Lugar de origem: | Ningbo, China |
Marca: | BRANDO |
Certificação: | CE, ISO |
Número do modelo: | PH |
Quantidade de ordem mínima: | 5 PCS |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | O saco do PVC, então caixa interna, a seguir encaderna, então pálete |
Tempo de entrega: | 1 semana após o pagamento |
Termos de pagamento: | L/C, T/T, Western Union, Paypal, MoneyGram |
Habilidade da fonte: | 10000000pcs pelo mês |
Nome do produto: | Encaixes de mangueira pneumáticos | Material: | Plástico |
---|---|---|---|
Conexão rosqueada: | G, NPT | Pressão de funcionamento: | 0-0.8MPa |
Material de conexão do tubo: | PA, PLUTÔNIO | Tubo de conexão OD: | 3, 4, 6, 8, 10, 12, 16 |
Meio: | Ar comprimido | Temperatura de trabalho: | 0-60℃ |
Realçar: | 1/4" encaixes de mangueira pneumáticos,encaixes de mangueira pneumáticos de 8mm,Encaixes pneumáticos do banjo |

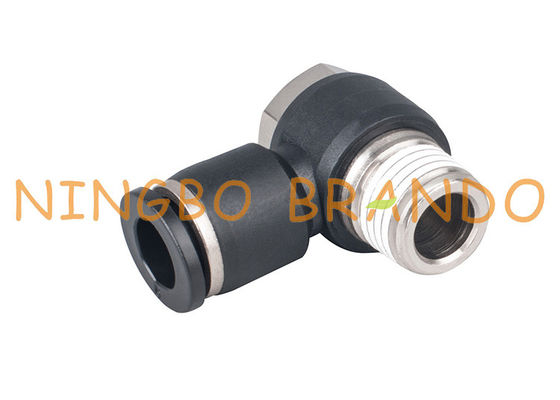

empurrar masculino do banjo de 1/4" de 8mm para conectar rapidamente os encaixes de mangueira pneumáticos
Critérios de seleção
Os encaixes pneumáticos devem ser incorporados em um sistema que exija mangueiras da conexão junto. Recomenda-se para manter coisas simples assegurar-se de que nenhuma gota de pressão significativa esteja induzida. Por exemplo, não use um cotovelo de 90 graus se um encaixe reto é possível porque o cotovelo criará uma perda de pressão desnecessária. Outras considerações incluem:
1. Pressão de funcionamento: A maioria de encaixes têm uma pressão de funcionamento máxima de 1.0MPa, mas a pressão deve ser mantida abaixo deste nível para assegurar a operação segura.
2. Temperatura de funcionamento: Os encaixes contêm os anéis-O e as peças plásticas que podem se tornar ineficazes se usando o ar quente ou se o sistema é colocado em um ambiente quente.
3. Ambientes especiais: médico e indústrias alimentares pode exigir os encaixes com uma avaliação especial ou uma classificação material.
Dimensão & código de ordem dos encaixes de mangueira pneumáticos:
Encaixe de cotovelo masculino prolongado:
Imagem | Dimensão | Número da peça. | R | D | D1 | L1 | L | L | S |
PLL4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 41 | 13 | |||
R3/8” | 4 | 11 | 10 | 19 | 43 | 17 | |||
R1/2” | 4 | 11 | 11 | 19 | 44 | 21 | |||
PLL6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 46 | 17 | |||
R1/2” | 6 | 13 | 11 | 20 | 47 | 21 | |||
PLL8 | R1/8” | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 51 | 21 | |||
PLL10 | R1/8” | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 59 | 21 | |||
PLL12 | R1/8” | 12 | 21 | 8 | 30 | 56 | 19 | ||
R1/4” | 12 | 21 | 9 | 30 | 57 | 19 | |||
R3/8” | 12 | 21 | 10 | 30 | 57 | 19 | |||
R1/2” | 12 | 21 | 11 | 30 | 60 | 21 |
Encaixe masculino do banjo:
Imagem | Dimensão | Número da peça. | R | D | D1 | L1 | L | L | S |
PH4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 41 | 13 | |||
PH6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 46 | 17 | |||
PH8 | R1/8” | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 51 | 21 | |||
PH10 | R1/8” | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 59 | 21 | |||
PH12 | R1/4” | 12 | 21 | 10 | 33 | 28 | 15 | ||
R3/8” | 12 | 21 | 12 | 35 | 34 | 19 | |||
R1/2” | 12 | 21 | 13 | 37 | 37 | 24 |
Rhabditiform do encaixe direto:
Imagem | Dimensão | Número da peça. | D | D1 | L1 | L | G |
PGJ4 | 4 | 11 | 17 | 35 | 4 | ||
4 | 13 | 18 | 36 | 6 | |||
PGJ6 | 6 | 13 | 20 | 38 | 4 | ||
6 | 13 | 18 | 36 | 6 | |||
6 | 13 | 21 | 38 | 8 | |||
PGJ8 | 8 | 15 | 20 | 42 | 4 | ||
8 | 15 | 21 | 42 | 6 | |||
8 | 15 | 21 | 41 | 8 | |||
8 | 17 | 23 | 43 | 10 | |||
PGJ10 | 10 | 15 | 20 | 42 | 4 | ||
10 | 15 | 21 | 45 | 6 | |||
10 | 15 | 24 | 47 | 8 | |||
10 | 17 | 23 | 45 | 10 | |||
10 | 21 | 24 | 46 | 12 | |||
PGJ12 | 12 | 21 | 20 | 44 | 6 | ||
12 | 24 | 20 | 49 | 8 | |||
12 | 26 | 20 | 50 | 10 | |||
12 | 24 | 21 | 47 | 12 |
Lista de todos os encaixes de mangueira pneumáticos plásticos:
FAQ:
1. Como instalar os encaixes pneumáticos da invasão?
A mangueira é fácil de instalar introduzindo o no anel-fim da liberação do encaixe até que pare. As garras internas do fechamento apertarão automaticamente em torno da mangueira para uma conexão imediata e segura.
2. Como desinstalar os encaixes pneumáticos da invasão?
Empurre o interno do anel da liberação para o encaixe para desacoplar as garras do fechamento e para puxá-las na tubulação para removê-la. O extremo oposto pode ser um outro impulso para conectar homem apropriado, rosqueado, a fêmea rosqueada ou um homem rosqueado com um encantar-tipo interno conexão. As conexões rosqueadas têm geralmente um revestimento pre-aplicado do fechamento da linha.
Foco em suas procuras, oferta você a melhor solução:
O √ contacta-nos se alguns pontos você têm a dúvida
O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando
O √ contacta-nos se você está fazendo o projeto
Boa vinda a seus alguns pergunta e inquérito!
