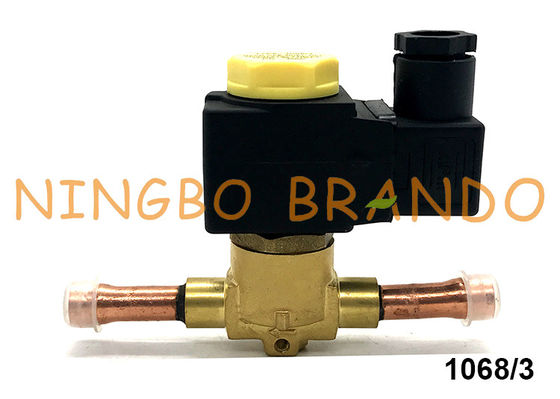

Tipo 3/4" de Castell válvula de solenoide de bronze 1068/3 da refrigeração da solda do ODS

Tipo 3/4" de Castell válvula de solenoide de bronze 1068/3 da refrigeração da solda do ODS

O tipo válvula de Castel de solenoide é consistir no corpo de bronze, na armadura de aço inoxidável do atuador, na bobina e nas outras peças.
A série 1034 da válvula; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 são pistão piloto-operaram válvulas. Sua operação depende não somente do campo magnético produzido pelo fluxo atual na bobina, mas igualmente de uma pressão de entrada mínima, a que seja necessário:
• abra o pistão e mantenha-o tirou a abertura principal
• perto o pistão e para assegurar a tensão na abertura principal
A abertura/o fechamento do assento de válvula principal está controlada pelo pistão, quando a abertura/se fechar do assento piloto for controlada pelo atuador móvel da bobina.

Esta operação depende não somente do campo magnético gerado pelo fluxo atual na bobina, mas igualmente da pressão de entrada mínima mover o diafragma e mantê-lo fora do assento de válvula principal. A abertura/fechar-se do assento de válvula principal está controlada por um diafragma, quando a abertura/se fechar do assento de válvula piloto for controlada por um atuador móvel. Estas válvulas não podem ser operadas na pressão diferencial zero.

A válvula de solenoide é projetada cortar o fluxo ao receber um sinal elétrico. São usados em sistemas de refrigeração com todos os líquidos refrigerantes chlorofluorinated comuns.

Características principais:
1. diâmetro da conexão 12 milímetros.
2. O diâmetro do assento de válvula é 12,5 milímetros.

Características:
1. A válvula é normalmente fechada (NC), isto é se a bobina é desenergizada, o pistão obstrui o fluxo do líquido refrigerante.
2. vem com um HM2 a bobina eletromagnética de 220/230 de VAC.
3. O conector exigido para a conexão elétrica (9150/R01 ou 9150/R02) deve ser pedido separadamente.

4. Dimensões (altura do × da largura do × do comprimento) e peso: (127mmx45mmx91mm)

Analógicos de outros fabricantes:
tipo EVR10 de s (nós igualmente fornecemos)

Dimensão:

Dados técnicos:

Que são as partes importantes de um sistema de refrigeração mais frio e de umas falhas comuns?

Os componentes principais do sistema de refrigeração do refrigerador são compressor, condensador, evaporador, válvula da expansão (ou válvula de controle capilar, subcooling), válvula de quatro vias, válvula dobro, válvula de verificação, válvula de solenoide, interruptor de pressão, tomada de derretimento, válvulas de regulamento da pressão da saída, controladores da pressão, reservatórios, permutadores de calor, coletores, filtros, secadores, obturadores automáticos, válvulas cortadas, tomadas líquidas, e outros componentes.

É necessário conhecer mais sobre as falhas possíveis de vários componentes do refrigerador e eliminá-los a tempo e reparar. O seguinte descreve as falhas comuns de válvulas de solenoide em refrigeradores:

1. A válvula de solenoide não pode ser aberta e operado normalmente, ou a tensão de fonte de alimentação é demasiado baixa; ou o circuito está no contato pobre, isto é, o interruptor ou a bobina são procurados um caminho mais curto, e podem ser inspecionados por um multímetro;

2. A válvula da válvula de solenoide não é fechada firmemente, ou o sentido da instalação da válvula de solenoide é invertido, isto é, o sentido do fluxo fluido é oposto ao sentido de fluxo exigido pela válvula de solenoide, e a seta do sentido de fluxo no corpo de válvula pode ser verificada para confirmar;

3. Se a microplaqueta da válvula de solenoide tem a sujeira, a microplaqueta está colada, fazendo com que o fechamento seja não apertado ou incapaz de fechar-se;

4. Se a diferença da pressão entre a entrada e a tomada da válvula de solenoide é maior do que a capacidade de abertura da válvula, a válvula de solenoide não abrirá;

A instalação:
Antes de conectar a válvula à tubulação, é aconselhável certificar-se de que o sistema refrigerando está limpo. De fato, as válvulas com gaxetas de P.T.F.E., e particularmente as válvulas de pistão, são sensíveis à sujeira e aos restos. Além disso, certifique-se do sentido de fluxo na tubulação corresponda à seta carimbada no corpo de válvula. Todas as válvulas podem ser montadas em toda a posição contanto que a bobina não aponta para baixo. A soldadura das válvulas com conexões da solda deve ser realizada com cuidado, usando um material de enchimento de baixa temperatura de fusão do ponto. Não é necessário desmontar as válvulas antes de soldar, mas é importante evitar o contato direto entre a chama da tocha e o corpo de válvula, de que poderia ser danificado e comprometido o funcionamento apropriado
a válvula.
Antes de conectar uma válvula ao sistema elétrico, seja certo que a linha tensão e frequência corresponde aos valores marcados na bobina.
