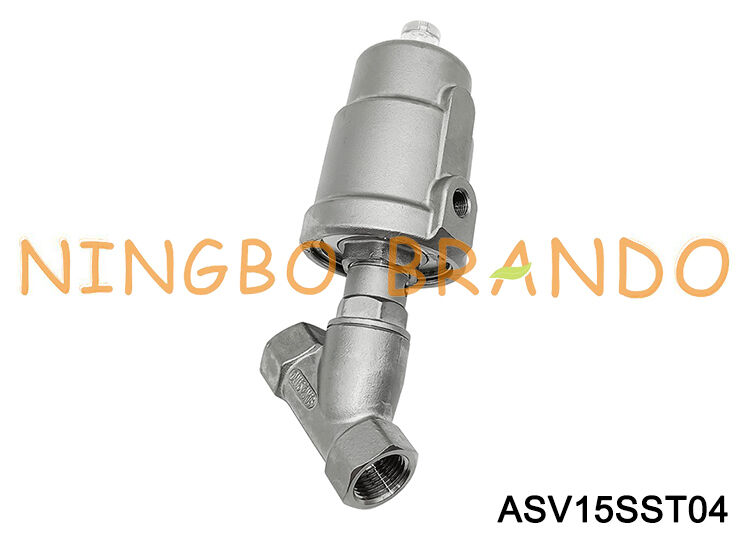

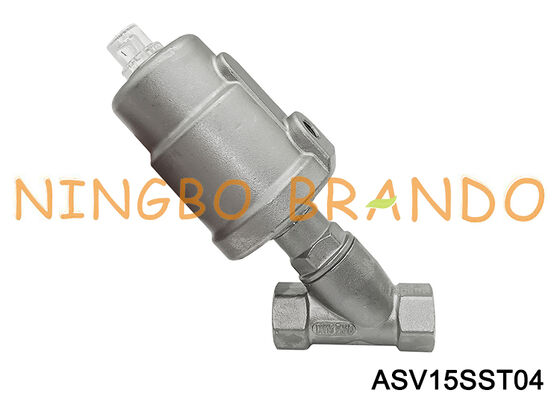

1/2" válvula de aço inoxidável pneumática do processo da válvula DN15 de Seat do ângulo NC

Valva de processo NC de aço inoxidável DN15

Uma válvula de assento de ângulo pneumático de 1/2" é uma válvula de processo de 2/2-direção accionada pneumaticamente utilizada para o controlo de ligação/desligação de líquidos, gases, vapor e outros meios de processo.O corpo em ângulo cria um caminho de fluxo relativamente direto, tornando este tipo de válvula adequado para aplicações que exijam uma boa capacidade de fluxo e frequentes comutas.

Para uma configuração representativa de 1/2'/DN15 normalmente fechada, as especificações publicadas incluem um corpo de aço inoxidável, vedação PTFE, orifício de 15 mm e ação pneumática da mola de retorno.

Princípio de funcionamento

A válvula usa ar comprimido para mover um pistão dentro do atuador.

Alimentação de ar → Abertura da válvula

Quando o ar de controle pneumático entra no atuador, o pistão se move contra a força da mola e levanta o assento da válvula, permitindo que o meio de processo flua.

Ar removido → A válvula fecha-se

Quando o ar de controle é esgotado, a mola interna retorna o pistão à sua posição original e fecha a válvula.

Isto torna a configuração NC fechada por avaria quando o ar de controlo pneumático é perdido, assumindo o arranjo padrão de ressorte-retorno.

Vantagens do desenho do assento angular

A construção de assento angular fornece várias características úteis para o controlo de processos industriais:

Capacidade de fluxo relativamente elevada para o seu tamanho nominal do tubo
De potência não superior a 1000 W
Pode lidar com líquidos, gases e vapor, dependendo da configuração do selo e do corpo
Adequado para alguns meios de viscosidade superior
A construção de aço inoxidável está disponível para ambientes de processo exigentes
Acionamento pneumático evita a instalação de um atuador elétrico directamente no mecanismo principal da válvula

Dados técnicos:

Dimensão principal:

A nossa produção:
