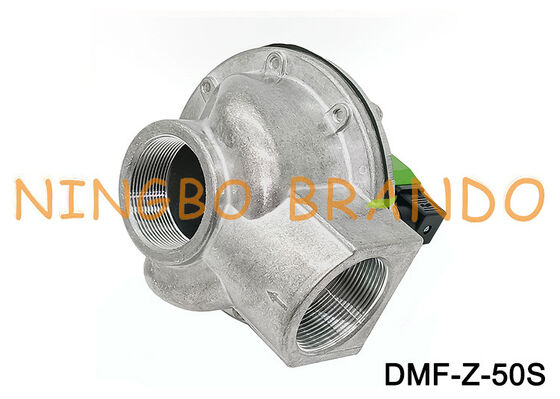

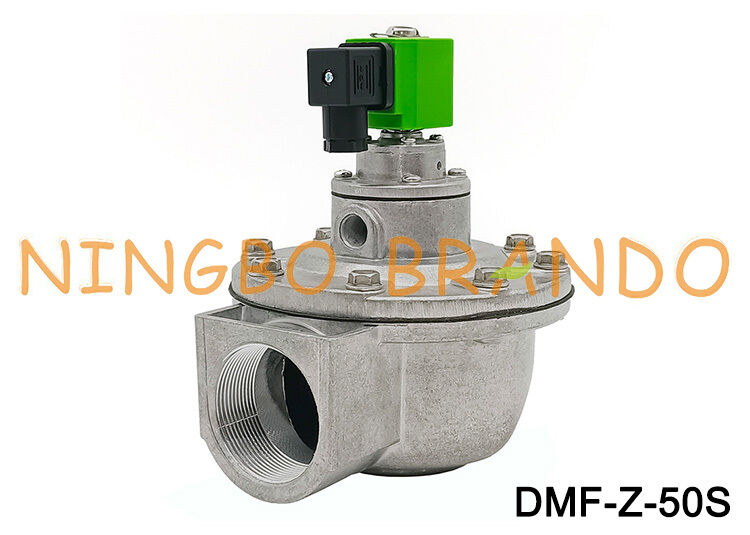

Válvula solenóide de diafragma de pulso pneumático de ângulo reto DMF-Z-50S G2 polegadas AC220V DC24V

DMF-Z-50S G2 polegadas ângulo direito pulso pneumático válvula de diafragma solenoide AC220V DC24V

DMF-Z-50S é uma válvula de jato de pulso eletromagnético de ângulo reto de 2 polegadas (DN50) projetada para limpeza de pulso reverso em coletores de poeira industriais e sistemas de sacos.Ele usa um piloto de solenoide integrado e configuração de dois diafragmas, com a entrada e a saída dispostas a 90°.

Como funciona o DMF-Z-50S

O DMF-Z-50S usa um piloto eletromagnético integrado para controlar os dois diafragmas principais.

A sequência de limpeza do pulso é:

1, O controlador de pulso energiza a bobina do solenoide.
2O piloto expulsará rapidamente o ar preso da câmara do diafragma.
3, O diferencial de pressão faz com que o conjunto principal do diafragma se abra.
4, o ar comprimido é descarregado através da saída de 2 polegadas em direção ao tubo de sopro.
5Quando o sinal eléctrico termina, o piloto fecha.
6O ar passa através da passagem de sangramento do diafragma, restaurando a pressão e fechando a válvula.

O projeto de piloto integrado destina-se a proporcionar uma abertura rápida para pulsos curtos de limpeza de ar comprimido.

A principal diferença é a configuração de instalação: a série Z é adequada quando a entrada de ar comprimido e a ligação do tubo de sopro exigem uma disposição de 90°,enquanto a série Y é projetada para montagem direta no cabeçalho de ar.

Dados técnicos de ZTipo de válvulas a jato de pulso de ângulo direito:

Dimensão da válvula de jato de pulso DMF-Z-50S BFEC:

Vídeo das válvulas de jato de pulso do colector de poeira BFEC:

Mais válvulas de pulso BFEC para você escolher:

Tipo de ângulo reto Tipo de montagem rápida Tipo submerso Tipo

Dispositivo de regulação de pulso para a montagem de armaduras de bobinas de solenoide de diafragma
