Válvula de ar da válvula de pulso do ângulo direito do coletor de poeira de DMF-Z-20 DC24V AC220V

DMF-Z-20 DC24V AC220V Colector de poeira Ángulo direito Pulso válvula válvula de ar

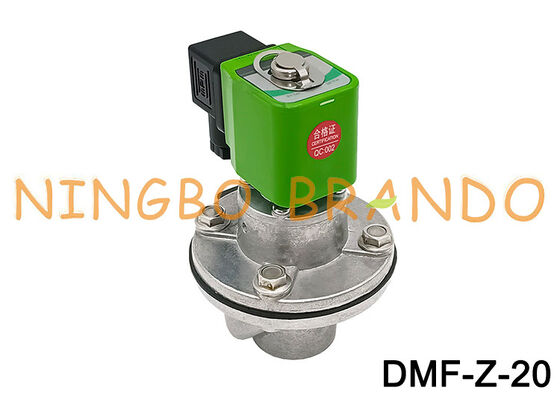

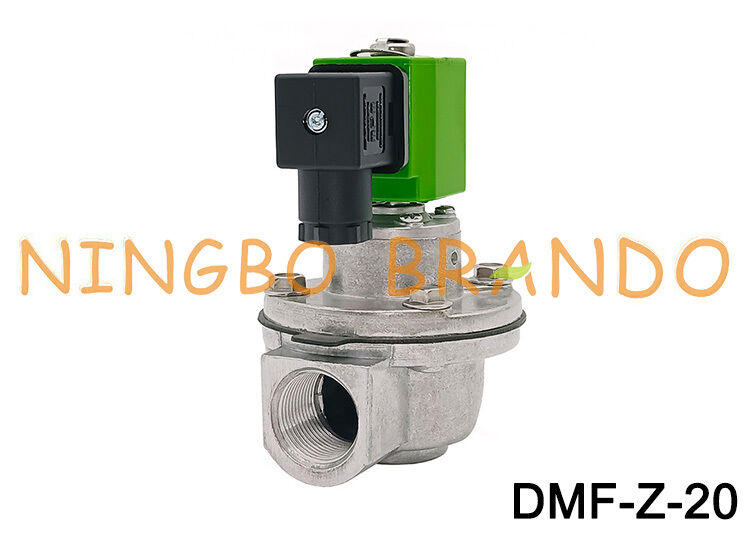

DMF-Z-20 é uma válvula de jato de pulso eletromagnético de ângulo reto de 3/4 polegadas (DN20) projetada para limpeza de pulso inverso em sistemas de coleta de poeira industriais e de sacos.A entrada e a saída estão dispostas a 90°, tornando-o adequado para ligar um reservatório de ar/cabeça a um tubo de sopro.

O DMF-Z-20 usa um piloto eletromagnético para controlar o diafragma.

Durante um ciclo de limpeza por pulso:

1, O controlador de pulso energiza a bobina do solenoide.
2O piloto descarrega a pressão da câmara do diafragma.
3A diferença de pressão faz com que o diafragma se abra rapidamente.
4, o ar comprimido é liberado através da saída para o tubo de sopro.
5Quando o sinal eléctrico termina, o piloto fecha.
6, a pressão se recupera na câmara do diafragma e o diafragma retorna à posição fechada.

A trajetória de fluxo de 90° é a principal característica estrutural da série Z e deve ser considerada ao conceber a ligação da cabeça de ar e do tubo de sopro.

Dados técnicos de ZTipo de válvulas a jato de pulso de ângulo direito:

Dimensão da válvula de jato de pulso DMF-Z-20 BFEC:

Mais válvulas de pulso BFEC para você escolher:

Tipo de ângulo reto Tipo de montagem rápida Tipo submerso Tipo

Dispositivo de regulação de pulso para a montagem de armaduras de bobinas de solenoide de diafragma
