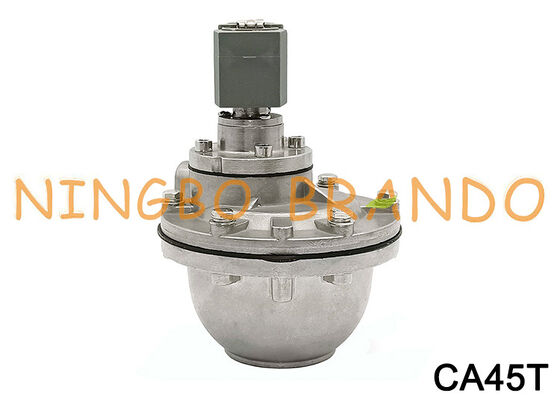

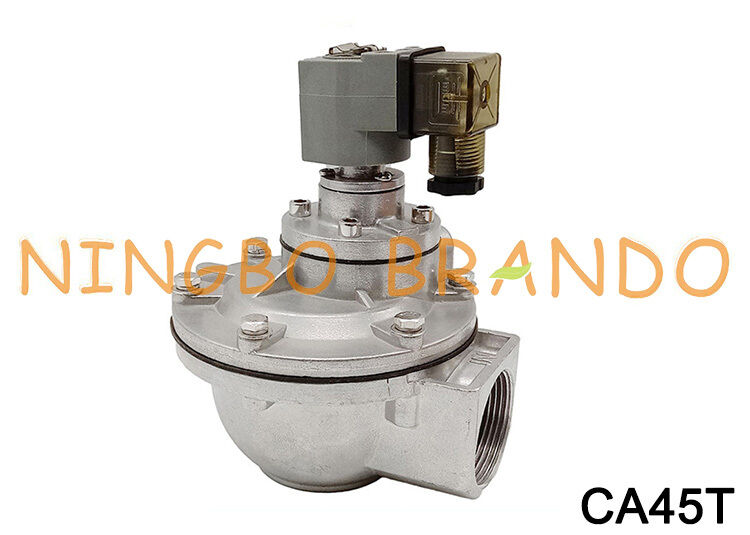

Válvula de Diafragma de Pulso para Coletor de Pó CA45T G1-1/2'' 220V 110V 24V
O CA45T é uma válvula de jato de pulso de ângulo reto com rosca de 1,5 polegadas (1-1/2"). Embora compartilhe o mesmo tamanho nominal de porta que o CA35T, o CA45T apresenta uma carcaça de válvula maior e canais de fluxo internos expandidos, proporcionando maior fluxo de pico para sistemas de coleta de pó de pulso reverso de grande capacidade.
Especificações Principais Tamanho da Porta: Entrada e saída com rosca fêmea de 1-1/2" (DN40) (NPT ou BSP). Material do Corpo: Corpo e tampa de alumínio fundido sob pressão com fixadores de aço inoxidável. Estrutura da Válvula: Configuração de diafragma duplo de alto fluxo em ângulo reto. Atuação: Piloto solenóide integrado (prefixo CA = bobina solenóide montada diretamente; prefixo RCA = operado por ar-piloto remoto). Pressão de Operação: 0,3 a 0,86 MPa / 5 a 125 PSI (3,5 a 8,6 bar). Opções de Diafragma: NBR (Nitrila): Faixa padrão, -40°C a 82°C (-40°F a 180°F). Viton (FKM): Opção de alta temperatura/química, -29°C a 232°C (-20°F a 450°F). Tensões Disponíveis: 24V CC, 110/120V CA e 220/230V CA.
Usos Comuns e Manutenção Aplicações: Filtros de manga industriais pesados, cimenteiras, siderúrgicas, ventilação de fundição e grandes unidades de filtração de pó por jato de pulso.
Revisão / Peças de Reposição: Usa kit de diafragma de reposição K4502 (NBR padrão) ou K4503 (Viton alta temperatura). Estes kits incluem os conjuntos de diafragma primário e secundário, molas e vedações.
Dados técnicos das Válvulas de Jato de Pulso em Ângulo Reto:
Modelo de Piloto Integral
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Modelo de Piloto Remoto
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Tamanho do Orifício
(mm)
15
20
25
35
45
50
62
76
Tamanho da Porta
(Polegada)
1/2''
3/4''
1''
1-1/2''
1-1/2''
2''
2-1/2''
3''
Número do Diafragma
1
2
Pressão de trabalho
5 a 125 psi
Tensão
24VCC, 24VCA, 110VCA, 220VCA
Material do Diafragma
NBR (Padrão), FKM (Opcional)
Material do Corpo
Alumínio (fundido sob pressão)
Estrutura da Válvula
Ângulo Reto (Saída a 90° em relação à Entrada)
Dimensão da Válvula de Jato de Pulso Tipo Goyen CA45T:
Vídeo da Válvula de Jato de Pulso Tipo Goyen CA45T:
Imagens detalhadas das Válvulas de Jato de Pulso Tipo Goyen:
Mais Válvulas de Jato de Pulso Tipo Goyen para Você Escolher:
Tipo Rosqueado Tipo de Imersão Tipo Porca Dresser Tipo Flangeado
Série RCA Bobina Solenóide Conjunto Armadura Controlador de Pulso
