Selo ativo dobro pneumático DK 63 do pistão do cilindro Z5051 16 21,5

DK 6316 Z5051 Cilindro Pneumático de Dupla Ação Vedação de Pistão DK 63 16 21.5

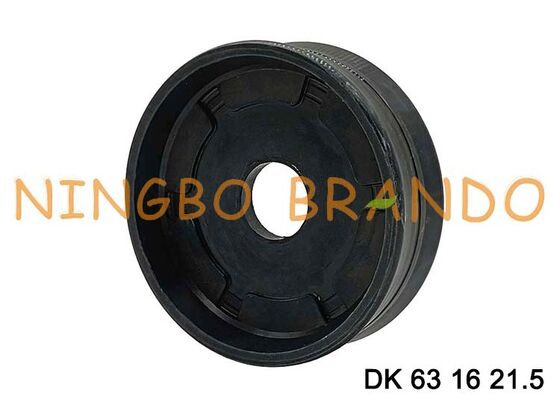

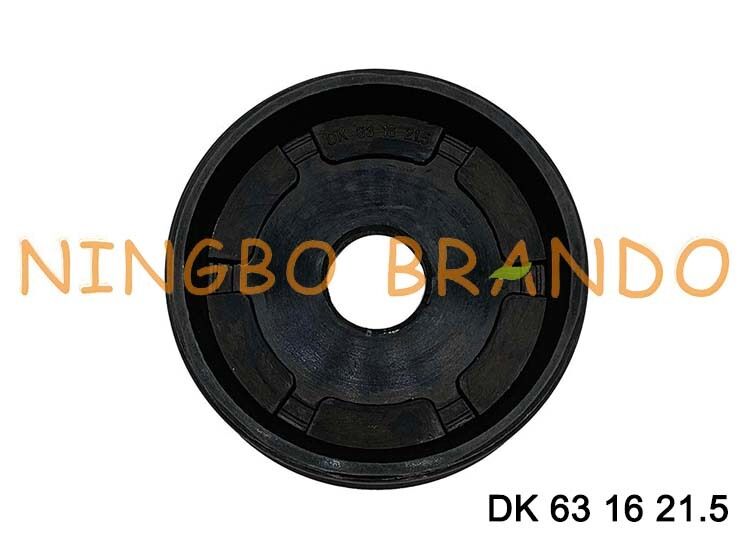

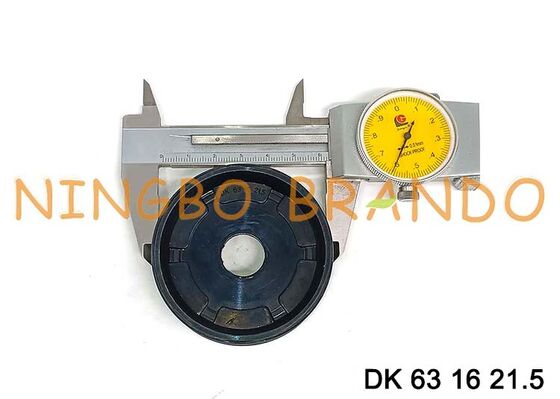

DK 6316 Z5051 (DK 63 16 21.5 ) Pistão completo com vedações integradas série Praedifa DK. 63mm OD 16mm ID 21.5mm Altura.

Um cilindro de dupla ação é um cilindro no qual o fluido de trabalho atua alternadamente em ambos os lados do pistão. Um cilindro de dupla ação é usado onde uma força externa não está disponível para retrair o pistão ou pode ser usado onde alta força é necessária em ambas as direções de curso.

O pistão completo DK com amortecimento de posição final integrado está disponível nos seguintes compostos:
Z5051 - Uso industrial
Z5071 - Uso pesado
Z5067 - Altas temperaturas
Z5086 - Uso médio

O pistão pneumático DK de dupla ação é um projeto de vedação de dois componentes, consistindo em um elemento de suporte metálico com uma nervura de guia vulcanizada e lábios de vedação. O pistão completo executa duas funções: vedação e guia. Pistão completo para cilindros pneumáticos de dupla ação com e sem amortecimento, desde que não ocorram cargas excessivas de guia lateral (longos cursos e flambagem).

Vedações de Pistão ou Anéis de Pistão são usados em cilindros hidráulicos para vedação de fluidos e são projetados para garantir que o fluido pressurizado não vaze através da cabeça do cilindro à medida que a pressão do sistema empurra o pistão pelo furo do cilindro.
A escolha da vedação do pistão é decidida pela forma como o cilindro opera. Para um cilindro que é exclusivamente de ação simples, capaz de vedar pressão dinâmica de um lado (unidirecional), é sempre melhor escolher o tipo de vedação projetado para fornecer qualidades de vedação ótimas para funções de ação simples.
A melhor capacidade de vedação de um cilindro de dupla ação, capaz de vedar pressão dinâmica de ambos os lados (bidirecional), é alcançada escolhendo uma vedação de dupla ação.
Um projeto de pistão onde duas vedações de ação simples no pistão para um cilindro de dupla ação são usadas pode facilmente levar a uma falha. A razão é que uma pressão muito alta pode ficar presa entre as vedações.
Vedações de pistão, tanto de ação simples quanto de dupla ação, podem ser projetadas e usadas com anéis de apoio e anéis de guia integrados ou separados.

Dados Técnicos:

Dimensão Principal:
