Vedação de pistão de borracha Dk NBR para vedações de cilindro de ar pneumático DK 3207 Z5051 DK 32 8 15

Vedação de Pistão de Borracha NBR DK para Cilindros Pneumáticos DK 3207 Z5051 DK 32 8 15

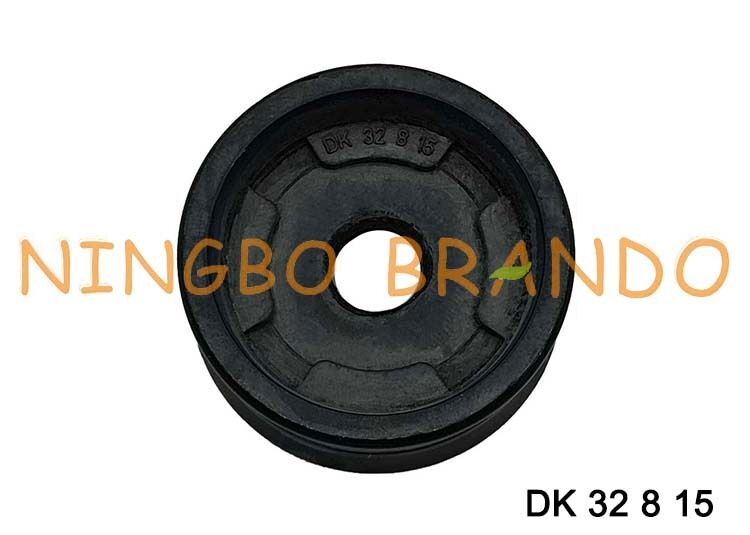

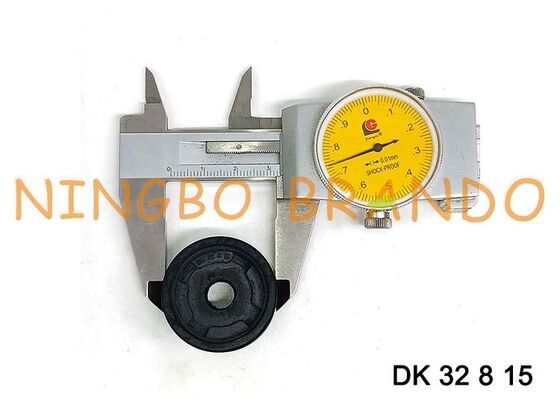

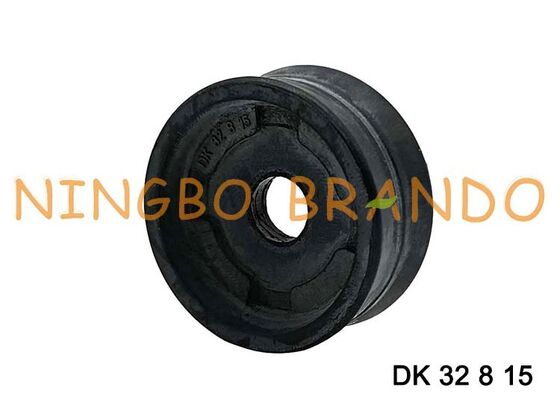

DK 3207 Z5051 (DK 32 8 15) Pistão completo com vedações integradas série DK Praedifa. 32mm OD 8mm ID 15mm Altura.

Um cilindro de dupla ação é um cilindro no qual o fluido de trabalho atua alternadamente em ambos os lados do pistão. Um cilindro de dupla ação é usado onde uma força externa não está disponível para retrair o pistão ou pode ser usado onde alta força é necessária em ambas as direções de curso.

O pistão completo DK com amortecimento de fim de curso integrado está disponível nos seguintes compostos:
Z5051 - Uso industrial
Z5071 - Uso pesado
Z5067 - Altas temperaturas
Z5086 - Uso médio

O pistão pneumático DK de dupla ação é um projeto de vedação de dois componentes, consistindo em um elemento de suporte metálico com uma nervura de guia vulcanizada e lábios de vedação. O pistão completo executa duas funções: vedação e guia. Pistão completo para cilindros pneumáticos de dupla ação com e sem amortecimento, desde que não ocorram cargas excessivas de guia lateral (longos cursos e flambagem).

As vedações de pistão ou anéis de pistão são usadas em cilindros hidráulicos para vedação de fluidos e são projetadas para garantir que o fluido pressurizado não vaze através da cabeça do cilindro à medida que a pressão do sistema empurra o pistão pelo furo do cilindro.
A escolha da vedação do pistão é decidida pela forma como o cilindro opera. Para um cilindro que é exclusivamente de ação simples, capaz de vedar pressão dinâmica de um lado (unidirecional), é sempre melhor escolher o tipo de vedação projetado para fornecer qualidades de vedação ideais para funções de ação simples.
A melhor capacidade de vedação de um cilindro de dupla ação, capaz de vedar pressão dinâmica de ambos os lados (bidirecional), é alcançada escolhendo uma vedação de dupla ação.
Um projeto de pistão onde duas vedações de ação simples no pistão para um cilindro de dupla ação são usadas pode facilmente levar a uma falha. A razão é que uma pressão muito alta pode ficar presa entre as vedações.
As vedações de pistão, tanto de ação simples quanto de dupla ação, podem ser projetadas e usadas com anéis de apoio e anéis de guia integrados ou separados.

Dados Técnicos:

Dimensão Principal:
