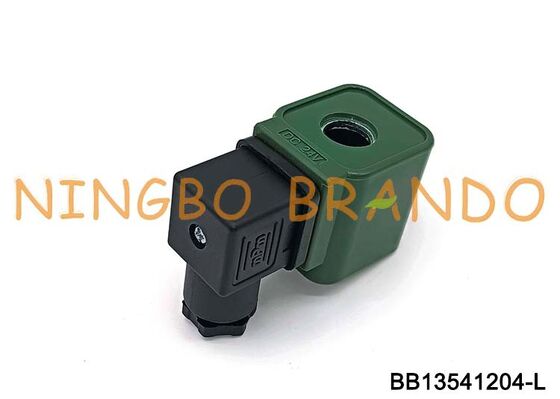

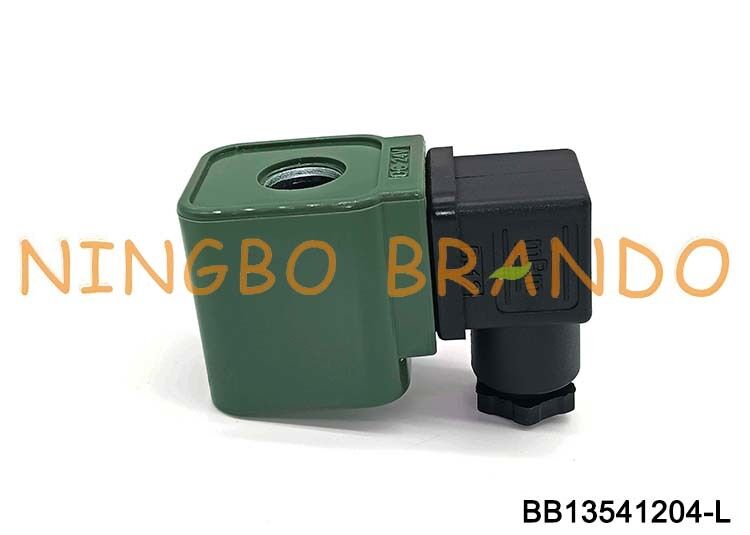

24VDC série DMF versão antiga válvula de pulso bobina solenoide 24V DC24V

24VDC série DMF versão antiga válvula de pulso bobina solenoide 24V DC24V

Esta bobina pode ser usada em todas as série Velha versão válvula de tipo SBFEC pulso, como DMF-Z série válvula de diafragma roscado ângulo reto, DMF-Y série válvula de diafragma incorporada,válvula de diafragma de ângulo reto da série DMF-ZM com porca de camisola e válvula de diafragma reta da série DMF-TO núcleo de ferro móvel na bobina da válvula solenoide atrai o movimento da bobina quando a válvula é energizada, levando o núcleo da válvula a se mover, alterando assim o estado de condução da válvula.A entrada muda com a posição do núcleo de ferroQuando a indutividade é pequena, a corrente que flui através da bobina aumentará.

Tamanho do buraco:13.5 mm
Altura:41.2 mm
Largura:36.0 mm
Voltagem: AC220V, DC24V
Potência:25VA, 20W
Tipo de ligação:DIN43650A
Grau de protecção: IP65
Classe de isolamento: F, H
Material de fio esmaltado:Cobre
Aplicação:BFEC Válvula de pulso da série DMF antiga

Dimensão da bobina da válvula de pulso de solenoide do tipo BFEC:

Especificação dos kits de reparação de bobinas de solenoides da série DMF:

Exemplo de aplicação:

Problemas comuns da bobina da válvula de pulso eletromagnético
A bobina da válvula de pulso eletromagnético está queimada. A fiação da válvula de pulso eletromagnético pode ser removida e medida com um multimetro.a bobina da válvula de pulso eletromagnético está queimadaNo entanto, ele é queimado, por isso é necessário evitar que a água da chuva entre na válvula solenoide. no final, a mola é muito rígida, a força de reação é muito grande, as voltas da bobina são muito poucos,e a força de sucção não é suficiente, e a bobina pode ser queimada.

Quando a bobina da válvula eletromagnética está em estado de funcionamento (energizada), o núcleo de ferro é atraído para formar um circuito magnético fechado.O aquecimento está normal., mas o núcleo de ferro não pode ser puxado suavemente quando energizado, a indutividade da bobina é reduzida, a impedância é reduzida e a corrente é aumentada em conformidade.Isso faz com que a corrente da bobina seja muito grande e a vida útil é afetadaEle nem pode ser totalmente atraído normalmente, de modo que a bobina é muitas vezes em um estado de menor impedância do que o normal quando é energizado, o que pode ser o fator da bobina.

Características do produto:
1. Usando fio de alta qualidade que tenha UL aprovado;
2. Utilizando material magnético de alta qualidade permeável que contenha baixo teor de carbono;
3Usando materiais de alta qualidade como PA66, PBT, PPS, BMC e assim por diante;
4A classe de isolamento pode ser B, F, H, N, C;
5A classe de protecção pode ser IP65, IP67 e IP69K;
6Também oferecemos bobinas especiais como bobinas à prova de ex, bobinas à prova de água e assim por diante;
7. Se você tem exigência especial, pls sinta-se livre para entrar em contato conosco.
