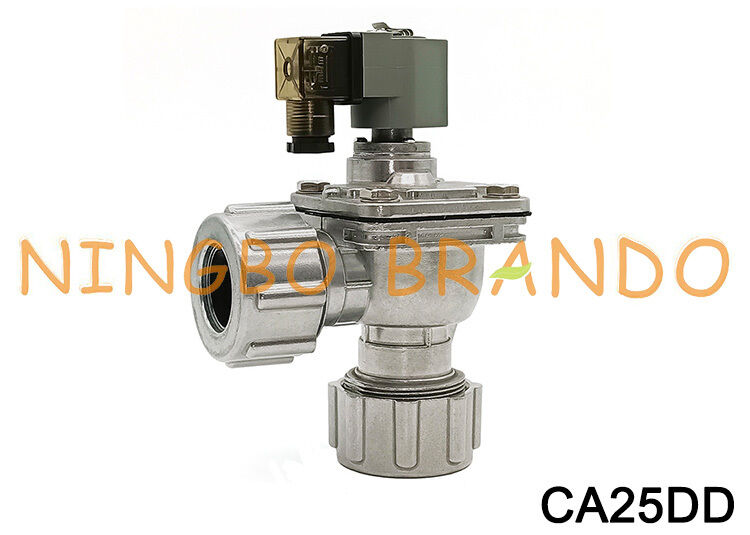

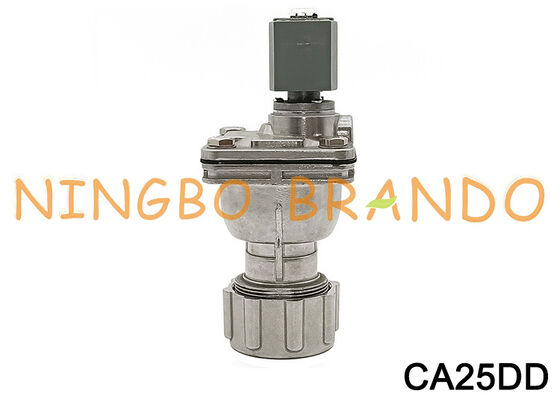

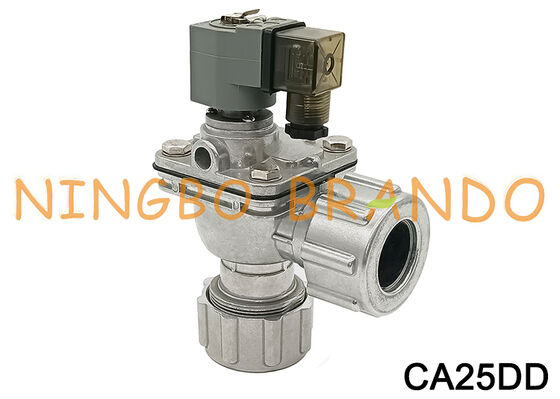

CA25DD Tipo Goyen válvula de diafragma de jato de pulso da série DD CA25DD010-300

CA25DD Válvula de Diafragma de Jato de Pulso Tipo DD da Goyen CA25DD010-300

Válvulas de Jato de Pulso da Série DD:
* Tamanhos de porta de 3/4", 1", 1,5"
* Válvula de diafragma de alto desempenho com portas de porca Dresser.
* Disponível com piloto integral ou como válvula pilotada remotamente.
* Saída a 90 graus da entrada.

Adequado para:
Aplicações em coletores de poeira, em particular para jato de pulso reverso
limpeza de filtros e suas variações, incluindo filtros de saco, cartucho
filtros, filtros de envelope, filtros de cerâmica e fibra de metal sinterizado
filtros.

Construção:
Corpo e Porcas Dresser: Alumínio (fundido)
Ponteira: 304 Ss
Armadura: 430FR Ss
Vedantes: Nitrilo ou Viton (opcional)
Vedantes de Porca Dresser: Nitrilo ou Viton
Assento do Diafragma: Buna, Nylon

Dimensão da Válvula de Jato de Pulso Tipo CA25DD Goyen:

Vídeo da Válvula de Jato de Pulso Tipo CA25DD Goyen:

Dados técnicos das Válvulas de Jato de Pulso de Porca Dresser:

Mais Válvulas de Pulso Tipo Goyen para Você Escolher:

       Tipo Rosqueado                            Tipo Imersão                Tipo Porca Dresser              Tipo Flangeado

          Série RCA                              Bobina Solenoide                Conjunto da Armadura              Controlador de Pulso

Princípios de Funcionamento:

A válvula de pulso eletromagnética é composta por um operador piloto eletromagnético, diafragma e corpo da válvula. Devido à diferença de pressão atuando em ambos os lados do diafragma, o diafragma é pressionado firmemente contra a saída da válvula para manter a válvula na posição “fechada”.

Quando energizado por um sinal elétrico do controlador, a armadura eletromagnética se moverá para abrir a abertura de descarga da cavidade traseira.

O ar comprimido na cavidade traseira explode para aliviar a pressão e o ar pressurizado na cavidade frontal empurra o diafragma para cima para abrir a saída principal da válvula, então a válvula de pulso eletromagnética abre e começa a soprar.

Quando o sinal desaparece e a mola funciona imediatamente para enviar o operador piloto de volta à sua posição original e fechar a abertura de descarga. O diafragma fechará a passagem pelo efeito da pressão na cavidade frontal e na mola. A válvula de pulso para de soprar.

O orifício no diafragma amortece o fluxo de ar quando a armadura está levantando para liberar a pressão. Quando o orifício de descarga é fechado, o gás de pressão encherá a cavidade frontal para fechar a passagem pelo diafragma. A válvula de pulso para de soprar.
