K0850 SCG353A043 SCG353A044 Kit de Reparação ASCO Tipo Pulso Armatura da Estação da Valva Solenoide

C113444 K0850 Montura de armadura Aplicação da válvula de pulso SCG353A043 SCG353A044:

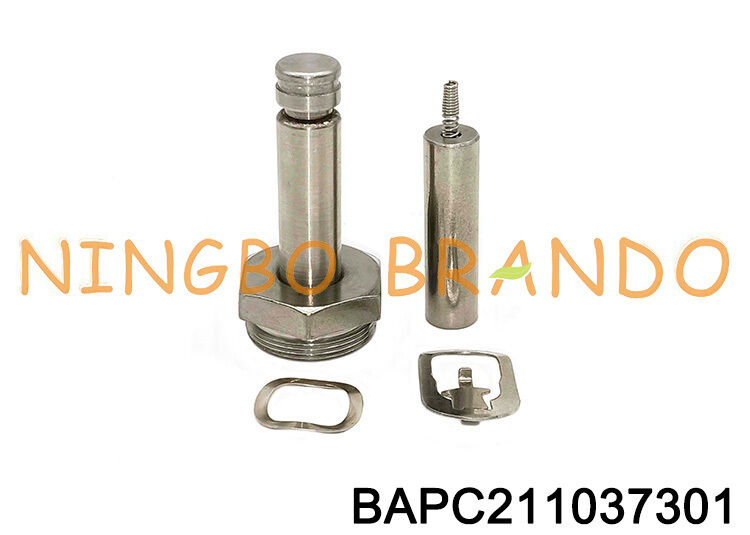

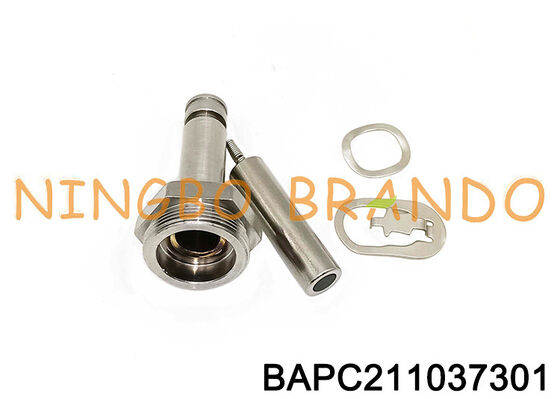

K0850A armadura de solenoide consiste em tubo de guia, mola, núcleo móvel e vedação.
A válvula de pulso eletromagnético é composta por um operador piloto eletromagnético, um diafragma e um corpo de válvula.O diafragma é pressionado contra a saída da válvula para manter a válvula na posição “fechada”.

Quando energizado por um sinal elétrico do controlador, a armadura eletromagnética se moverá para abrir a abertura de descarga da cavidade traseira.O ar comprimido na cavidade traseira explode para a pressão de alívio e pressurizado ar na cavidade dianteira empurra o diafragma para abrir a saída principal da válvula, então a válvula de pulso eletromagnético abre e começa a explodir.

Quando o sinal desaparecer e a mola funcionar imediatamente para enviar o operador piloto de volta à sua posição original e fechar a abertura de descarga.O diafragma vai fechar a passagem pelo efeito da pressão na cavidade frontal e da molaA válvula de pulso pára de soprar.

O orifício no diafragma amortece o fluxo de ar quando a armadura está se levantando para liberar a pressão.o gás de pressão vai encher a cavidade frontal para fechar a passagem pelo diafragmaA válvula de pulso pára de soprar.
