Lugar de origem: | Ningbo, China |
Marca: | BRANDO |
Certificação: | CE, ISO |
Número do modelo: | 4H230C-08 |
Quantidade de ordem mínima: | 1 PC |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Saco de plástico, caixa, caixa, pálete |
Tempo de entrega: | 4 a 7 dias de trabalho |
Termos de pagamento: | T/T, Paypal, Western Union |
Habilidade da fonte: | 200000 PCes pelo mês |
Nome do Produto: | Válvula da alavanca da mão | Líquido: | Ar (para ser filtrado pelo elemento de filtro de 40μm) |
---|---|---|---|
Tamanho da porta: | In=Out=1/4”, Exhaust=1/8” | Tipo da válvula: | 5 posição da maneira 3 |
Variação de pressão: | MPa 0 a 1,0 | Max Pressure Resistance: | 1,5 MPa |
Material do corpo: | Liga de alumínio | Funcionamento: | Tipo a ação direta do controle manual |
Realçar: | 4H230C-08 Válvula de Alavanca Manual,Válvula de Alavanca Manual Airtac,Válvula de Controle de Ar Pneumática |

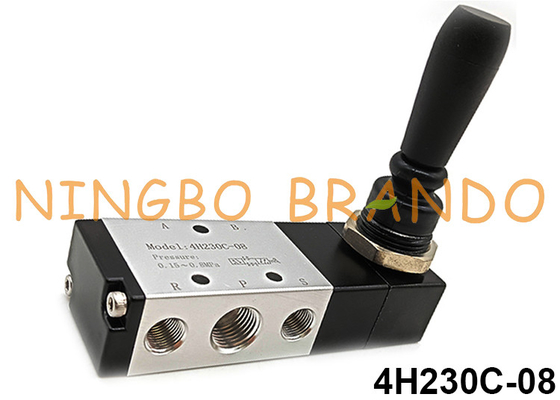

4H230C-08 Válvula de Alavanca Manual de Controle de Ar Tipo Airtac 5 Vias 3 Posições
A 4H230C-08 é uma válvula direcional pneumática manual com operação de quatro vias e cinco portas (P = Pressão, A = Saída 1, B = Saída 2, EA = Exaustão para a porta A, EB = Exaustão para a porta B).Válvulas de quatro vias, três posições e centro fechado são geralmente usadas para parar um cilindro de dupla ação em curso parcial, com todas as portas fechadas na posição central.
Características do produto:
1. Operação manual, atuação suave e orientação exata e confiável;
2. A estrutura da coluna deslizante tem boa estanqueidade e peso leve e é fácil de instalar e desmontar;
3. O furo interno adota tecnologia de processamento especial que tem pouca fricção de atrito, longa vida útil;
4. Não há necessidade de adicionar óleo para lubrificação;
5. A montagem em painel facilita a instalação e a aplicação.
Dados técnicos da válvula de alavanca manual série 4H:
Modelo | 210-06 | 230-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
Fluido | Ar (a ser filtrado por elemento filtrante de 40μm) | |||||||
Operativo | Tipo de ação direta de controle manual | |||||||
Tamanho da porta |
Entrada=Fora= Escape=1/8'' |
Entrada=Fora=1/4'', Escape=1/8'' |
Entrada=Fora= Escape=1/4'' |
Entrada=Fora=3/8'', Escape=1/4'' |
||||
Tamanho do Orifício (Cv) |
4H210-08: 17,0 mm² (Cv=1,0) 4HA230C-08: 13,6 mm² (Cv=0,8) |
4H310-08: 28,0 mm² (Cv=1,65) 4HA330C-08: 21,3 mm² (Cv=1,25) |
||||||
Tipo de Válvula | 5/2 vias | 5/3 vias | 5/2 vias | 5/3 vias | 5/2 vias | 5/3 vias | 5/2 vias | 5/3 vias |
Variação de pressão | 0 a 1,0 MPa (0 a 145 psi) | |||||||
Pressão de Prova | 1,5 MPa (215 psi) | |||||||
Temperatura | -20 a +70 ℃ | |||||||
Material do corpo | Liga de alumínio | |||||||
Ângulo operacional | ±15° | ±8,5° | ±15° | ±8,5° | ±18° | ±10° | ±18° | ±10° |
Código de pedido da válvula de alavanca manual série 4H:
Dimensão da válvula de alavanca manual série 4H:
Estrutura interna da série 4HVálvula de Alavanca Manual:
