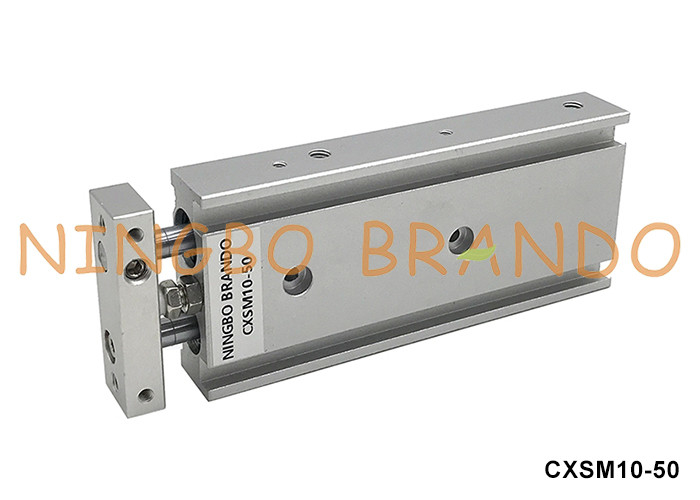

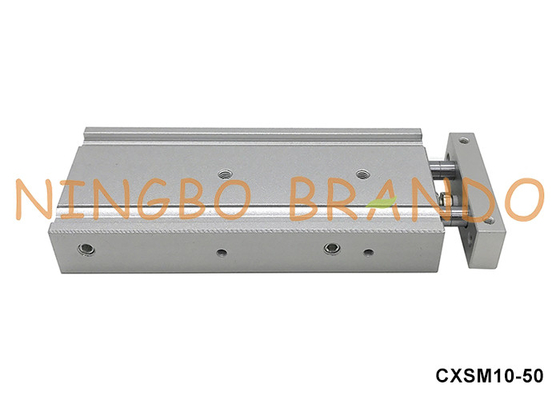

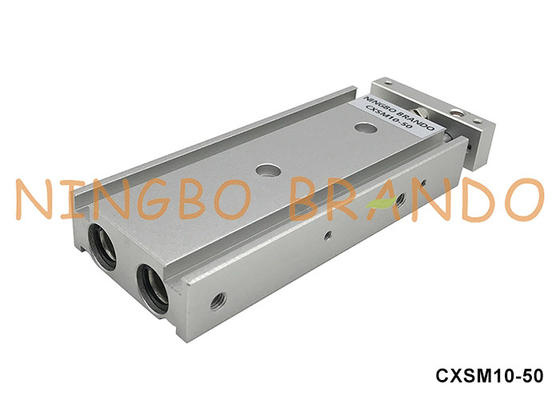

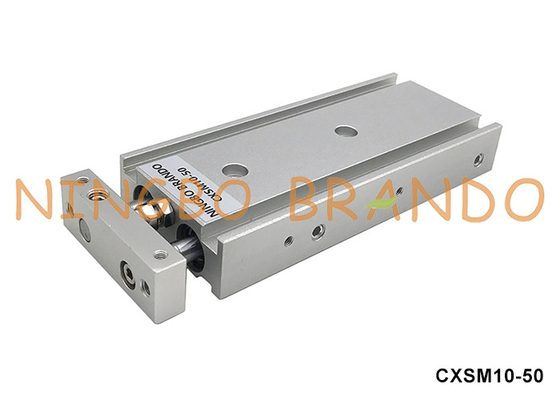

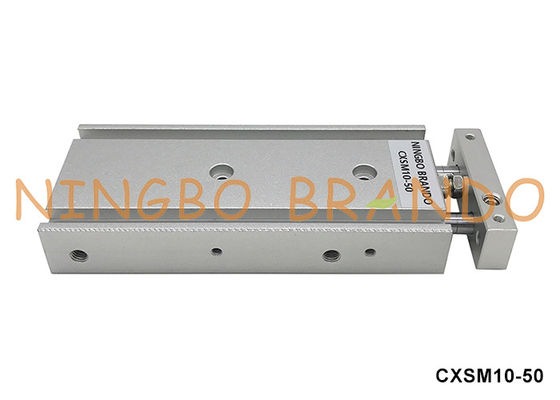

CXSM10-50 SMC Tipo Dual Rod cilindro de ar pneumático de 10 mm de furo 50 mm de curso

Detalhes do produto:

Lugar de origem:	Ningbo, China
Marca:	BRANDO
Certificação:	CE, ISO
Número do modelo:	CXSM10-50

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100 PCS
Preço:	Negociável
Detalhes da embalagem:	Caixa, Cartão, Paleta
Tempo de entrega:	15 a 20 dias de trabalho
Termos de pagamento:	T/T, PayPal, Western Union
Habilidade da fonte:	50000 pcs por mês

Contato

Descrição de produto detalhada

Nome do produto:	cilindro de duas hastes	Tamanho do furo:	10 mm
Infarto:	50 mm	Tamanho da porta:	M5X0.8
Líquido de funcionamento:	Ar	Pressão de trabalho:	0.1 a 0,7 MPa
Pressão de prova:	10,05 MPa	Temperatura de funcionamento:	-10 a +60 °C (sem congelamento)
Tipo de rolamento:	Rolamento de corrediça	Coxim:	amortecedor de borracha
Destacar:	SMC cilindro CXSM10-50 , SMC Dual Rod Cylinder , cilindro pneumático do smc

CXSM10-50 SMC Tipo cilindro pneumático de ar de duas hastes

O cilindro pneumático de duas hastes da série CXS fornece o dobro da força de saída. Dois tipos de rolamentos estão disponíveis como padrão, rolamento deslizante (CXSM) ou rolamento de bucha de bola (CXSL).Esta série está disponível em tamanhos de furo 6 mm, 10mm, 15mm, 20mm, 25mm, 32mm com traços máximos de até 200mm. Eles são popularmente utilizados em aplicações pick and place, etc. Se você tiver quaisquer demandas ou perguntas, por favor contate-nos!

Código de ordem:

Dados técnicos:

Tamanho do furo (mm)	6	10	15	20	25	32
Fluido	Ar (não lubrificante)
Pressão de prova	10,05 MPa
Pressão de funcionamento máxima	0.7MPa
Min Pressão de funcionamento	0.15 MPa	0.1 MPa		00,05 MPa
Temperatura ambiente e do fluido	-10 a +60 °C (sem congelamento)
Velocidade do pistão (mm/s)	30 a 300	30 a 800	30 a 700		30 a 600
Acessórios	Parafuso de borracha
Intervalo ajustável de curso	0 a -5 mm em comparação com o curso normal
Tamanho da porta	M5x0.8				1/8"
Tipo de rolamento	A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de regulamento que estabeleça as regras de execução do presente regulamento. (mesmas dimensões para ambos)

Infarto:

Número do modelo	Duração padrão (mm)	Duração do curso (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Output teórico:

Tamanho do furo (mm)	Tamanho da haste (mm)	Direcção de funcionamento	Área do pistão (mm2)	Pressão de funcionamento (MPa)
Tamanho do furo (mm)	Tamanho da haste (mm)	Direcção de funcionamento	Área do pistão (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	OUT	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	OUT	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	OUT	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	OUT	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	OUT	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	OUT	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Nota: Potência teórica (N) = Pressão (MPa) x Área do pistão (mm2)
