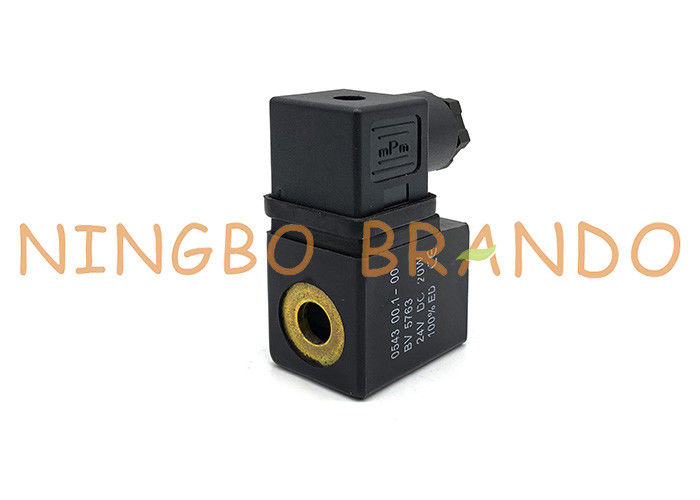

Tipo 0543 bobina de Nass da válvula de solenoide de 113-030-0035 PU220 PU225A

Tipo 0543 bobina de Nass da válvula de solenoide de 113-030-0035 PU220 PU225A

A bobina do solenoide de 5043/5045 é uma parte importante da válvula de dreno eletrônica, e o sincronismo automático do efeito da drenagem é conseguido pelo controle da bobina do solenoide e do temporizador. A válvula de dreno eletrônica é combinada com a válvula de solenoide pelo temporizador eletrônico de circuito integrado do circuito análogo para realizar a descarga automática da água condensada do sistema de ar comprimido. As válvulas de dreno eletrônicas são amplamente utilizadas em componentes de sistema do ar comprimido tais como filtros, separadores, secadores, tanques de armazenamento do gás, e pés do gotejamento. O tempo e o intervalo de descarga podem ser ajustados de acordo com necessidades diferentes. Instale a válvula de dreno eletrônica. Nota que o sentido da seta no corpo de válvula deve ser o mesmo que o sentido de fluxo do condensado. A válvula de dreno eletrônica pode ser instalada em toda a posição. Um recipiente deve ser colocado na tomada da válvula para recolher o condensado. Pode igualmente ser conseguido colocando o tubo, mas ser cuidadoso não usar uma mangueira que não resista quando a válvula é aberta.

Parâmetro técnico de bobinas eletrônicas do solenoide da válvula de dreno:

Dimensão principal de bobinas de 5043/5045 de solenoide para a válvula de dreno eletrônica da água:

Ampliação do detalhe de 14 milímetros dentro das bobinas elétricas altas do solenoide do furo 42:

Conexão de bobinas eletromagnéticas do preto de AC220V/DC24V na válvula de dreno eletrônica:

Em processo de usar a válvula de dreno eletrônica, os seguintes pontos devem ser notados:

1. Antes de instalar a válvula de dreno, prefere-se remover a lama, a sucata de cobre, a oxidação, etc. do sistema de ar comprimido. Recomenda-se drenar o sistema por 3-5 minutos sob a pressão completa antes de instalar a válvula de dreno.

2. O sentido da drenagem é o mesmo que o sentido da seta no corpo de válvula.

3. A tensão de fonte deve ser consistente com a tensão da válvula de dreno (a tensão da válvula de dreno é marcada na bobina). Não conecte a fonte de alimentação errada.

4. O interruptor de membrana do teste ligada o temporizador está um botão de teste manual. Cada vez que o botão é pressionado, a válvula de dreno está descarregada uma vez. Este botão é usado para verificar a qualquer hora a condição da drenagem no trabalho diário.

5. Os dois botões do temporizador são usados para ajustar o tempo da descarga e do intervalo. O usuário deve ajustar o tempo de acordo com o clima e as condições de trabalho.

6. Além do que a função da conexão, os parafusos pequenos na caixa de junção da válvula de dreno têm a função de pressionar o selo impedir que a água entre no temporizador e na bobina, assim que ser certo apertar. Se não, a gaxeta não será impermeável, que causará a bobina. E a queimadura do temporizador. A contraporca do terminal é igualmente impermeável, assim ser certo apertar.

7. Quando a válvula de dreno eletrônica está no uso, a válvula de solenoide não pode firmemente ser fechada, que está escapando sempre. A falha não é causada geralmente pela qualidade da válvula de dreno própria. A razão é que o condensado está demasiado sujo, e as partículas contínuas minúsculas nele entram na tomada de válvula e travam a tomada de válvula.
