Lugar de origem: | CHINA |
Marca: | BRANDO |
Certificação: | CE |
Número do modelo: | CA20T |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa interna, caixa, pálete |
Tempo de entrega: | 4-7 dias |
Termos de pagamento: | T/T, Western Union, L/C, MoneyGram |
Habilidade da fonte: | 165000 partes pelo mês |
Tamanho do porto: | 3/4" | Tensão da bobina: | 24VDC, 220VAC |
---|---|---|---|
Amplitude da pressão de funcionamento: | 0,3 a 0.8MPa | Válvula rosqueada do jato do pulso: | CA15T, CA20T, CA25T, CA35T, CA45T, CA50T, CA62T, CA76T |
Válvula do jato do pulso da porca do armário: | CA25DD, RCA25DD, CA45DD | Válvula do jato do pulso da imersão: | CA50MM, CA62MM, CA76MM, CA89MM |
Válvula flangeada do jato do pulso: | CAC25FS, CAC45FS | Válvula piloto remota do jato do pulso: | RCA25DD, RCA20T, RCA45T, RCA50T, RCA62T |
Aplicação: | Filtros do cartucho, filtros do envelope, filtros cerâmicos, filtros aglomerados da fibra do metal | ||
Realçar: | Pulso Jet Valve CA20T000-331 de Goyen,Pulso Jet Valve CA20T001-331 de Goyen,Válvulas de diafragma de Goyen |

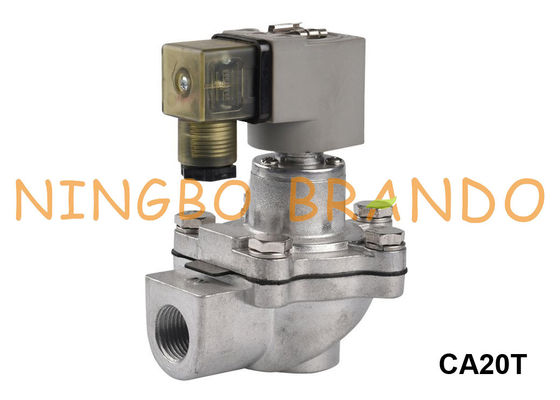

CA20T000-331 CA20T001-31 tipo pulso Jet Valve de 3/4 de polegada CA20T Goyen
Operação de válvula do pulso:
Nossas válvulas do pulso são operadas pelo operador integral do piloto do solenoide. Quando a válvula é energizada, o ar prendido acima do diaphgram da válvula do pulso está esgotado rapidamente que causa a abertura rápida da válvula de diafragma principal. Quando o piloto se operou a válvula é desenergizada, escapes do ar através do furo de sangramento da válvula principal do pulso para equilibrar a pressão do diafragma e fecha imediatamente a válvula.
Ciclo de dever: O ciclo relativo do tempo de dever para a tensão AC é 20% e para a tensão de C.C. são 10%. Isto implica o tempo energizado é 1/5th máximo da hora desenergizada para a C.A. e do 1/10th para a tensão de C.C.
A instalação: A montagem em nenhuma posição não afetará a operação de válvula do pulso. Contudo bom projetar a prática é evitar a escala e o corpo de válvula entrando condensado da água para o desempenho sem problemas.
Dimensão do tipo pulso Jet Valve de CA20T Goyen:
Vídeo do tipo pulso Jet Valve de CA20T Goyen:
Dados técnicos do pulso Jet Valves do ângulo direito:
Modelo No
|
CA15T
|
CA20T
|
CA25T
|
CA35T
|
CA45T
|
CA50T
|
CA62T
|
CA76T
|
Tamanho de Nonimal
|
φ15
|
φ20
|
φ25
|
φ35
|
φ45
|
φ50
|
φ62
|
φ76
|
Tamanho portuário
|
G1/2”
|
G3/4”
|
G1”
|
G1 1/4"
|
G1 1/2”
|
G2”
|
G2 1/2”
|
G3”
|
Pressão de funcionamento
|
0,3 a 0.8MPa
|
|||||||
Temp. escala
|
-5℃ a 55℃
|
|||||||
Humidade relativa
|
≤85%
|
|||||||
Funcionamento
meio
|
Ar puro comprimido
|
|||||||
Tensão
|
24VDC, 220VAC
|
Mais tipo válvula de Goyen do pulso para que você escolha:
Tipo rosqueado Tipo da imersão Tipo da porca do armário Tipo flangeado
Série de RCA Bobina do solenoide Conjunto da armadura Controlador do pulso
Princípios de funcionamento:
A válvula do pulso eletromagnético é composta do corpo piloto eletromagnético do operador, do diafragma e de válvula. A dívida à diferença da pressão que atua em dois lados do diafragma, o diafragma é pressionada proximamente contra a tomada da válvula para manter as estadas da válvula na posição “fechada”.
Quando energizada por um sinal elétrico do controlador, a armadura eletromagnética mover-se-á para abrir a abertura da descarga da cavidade traseira.
O ar comprimido em explosões traseiras da cavidade para fora à pressão do relevo e o ar pressurizado na cavidade dianteira levantam o diafragma para abrir a tomada principal da válvula, a seguir a válvula do pulso eletromagnético abre e começa ao sopro.
Quando o sinal desaparece e a mola funciona imediatamente para enviar o operador piloto de volta a sua posição original e para fechar a abertura de descarregamento. O diafragma fechará a passagem pelo efeito da pressão na cavidade dianteira e na mola. A válvula do pulso para de fundir.
O orifício no diafragma umedece o fluxo de ar quando a armadura está levantando acima liberando a pressão. Quando o furo de descarga fechado, o gás da pressão se encherá na cavidade dianteira para fechar a passagem pelo diafragma. A válvula do pulso para de fundir.
Foco em suas procuras, oferta você a melhor solução:
O √ contacta-nos se alguns pontos você têm a dúvida
O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando
O √ contacta-nos se você está fazendo o projeto
Boa vinda a seus alguns pergunta e inquérito!
