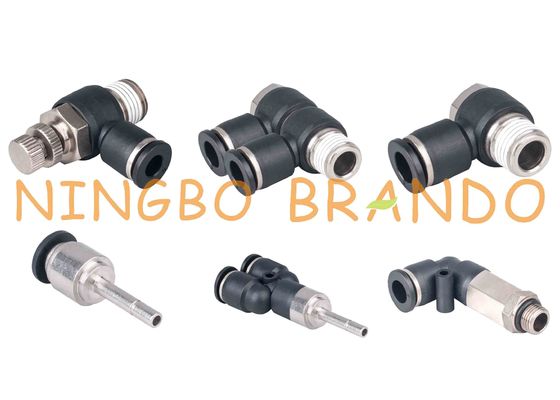

Acoplador rápido pneumático

Os encaixes pneumáticos conectam rapidamente

O plástico da fonte de Brando impulso-à-conecta os encaixes para o transfert industrial dos líquidos da baixa pressão, que é a maneira das a mais intuitiva e eficiências de conectar os tubos a um encaixe a fim criar uma rede de distribuição fluida. Os agradecimentos a seus instalação rápida, versatilidade e tempo excepcional, o encaixe plástico da invasão contribuem a melhorar a redução da eficiência e de custo da máquina. Todo nosso impulso plástico para conectar os encaixes está disponível com uma vasta seleção das configurações e os materiais plásticos apropriados para um largo dos líquidos comprimiram entre outras coisas o ar, o gás, a água, os líquidos do alimento e as bebidas ou os produtos químicos, que servem através de muitos de mercados industriais principais de hoje.

Características do produto:

1. De grande resistência, resistência de desgaste, resistência de corrosão, alto densidade, não fáceis estourar.

2. O produto é resistente e durável e tem uma vida útil longa.

3. A instalação fácil e desmontagem, boas selando o desempenho.

4. Pode ser usado para a conexão das tubulações e o uso de componentes pneumáticos diferentes, e tem uma vasta gama de usos.

5. Você pode facilmente introduzir ou retirar a traqueia sem nenhumas ferramentas

6. O grampo da tubulação de ar de conexão é feito do material plástico forte, que não é fácil de cair fora após a conexão adota o componente da selagem, mantém a boa selagem, não fácil escapar.

sentido do encanamento da mudança 7.Freely após a instalação, fácil introduzir manualmente ou puxar a traqueia sem ferramentas.

Dimensão & código de ordem dos encaixes de mangueira pneumáticos:

Encaixe de cotovelo masculino prolongado:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
			R3/8”	4	11	10	19	43	17
			R1/2”	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
			R1/2”	6	13	11	20	47	21
		PLL8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PLL10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PLL12	R1/8”	12	21	8	30	56	19
			R1/4”	12	21	9	30	57	19
			R3/8”	12	21	10	30	57	19
			R1/2”	12	21	11	30	60	21

Encaixe masculino do banjo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
		PH8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PH10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PH12	R1/4”	12	21	10	33	28	15
			R3/8”	12	21	12	35	34	19
			R1/2”	12	21	13	37	37	24

Rhabditiform do encaixe direto:

Imagem	Dimensão	Número da peça.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista de todos os encaixes de mangueira pneumáticos plásticos:

Escolhendo os encaixes direitos para seu sistema pneumático:

Os encaixes ajudam a controlar a força e o fluxo direcional de gás comprimido ou de ar usado em sistemas pneumáticos. Uma das primeiras considerações em escolher um conector é o tipo de embarcação que você estará conectando como à flexibilidade da mangueira ou do tubo, assim como do diâmetro interno (identificação) e do diâmetro exterior (OD) da embarcação assegurar um selo adequado e uma conexão segura. A escolha material cabendo para seu conector pneumático é igualmente importante, incluindo a compatibilidade do gás ou a resistência ao calor ou à corrosão.

Outras considerações em escolher o conector direito do sistema pneumático incluem:
1. tipo de conexão e da função que executa
2. pressão operacional do sistema pneumático
3. variação da temperatura de funcionamento
4. exigências da libra por polegada quadrada para sua aplicação
5. uma quantidade de vibração produzida pelo sistema pneumático
6. tipo da linha do encaixe de recepção
