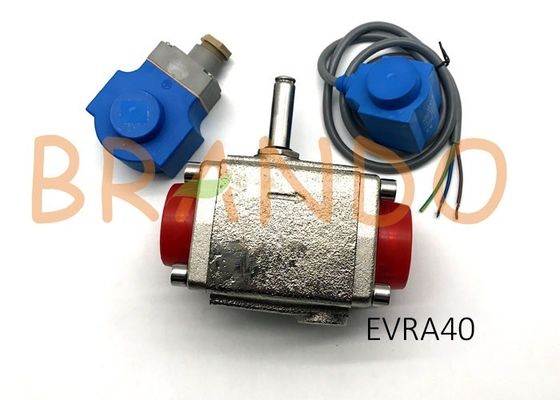

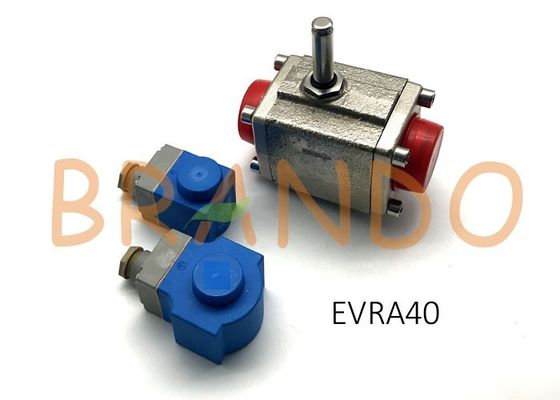

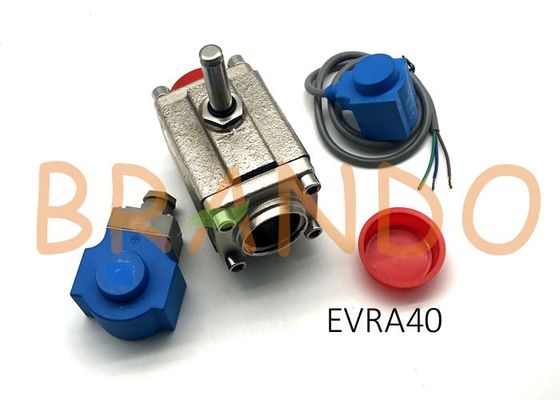

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade

  • válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
  • válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
  • válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
  • válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
  • válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade
Detalhes do produto:
Lugar de origem: China
Marca: BRANDO
Certificação: CE
Número do modelo: EVRA 40
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pc
Preço: negotiation
Detalhes da embalagem: Saco selado do PVC, caixa interna, caixa, pálete
Tempo de entrega: 3 dias úteis
Habilidade da fonte: 5000Pcs por mês
Contato
Descrição de produto detalhada
Líquidos refrigerantes: (NH3) amônia R717 e líquidos refrigerantes Fluorinated Temperatura ambiente: -40 - °C 80
Material do Corpo: ferro fundido Bobina: BB-grampo sobre ou BE/BF-Clip sobre ou BG-grampo sobre
Material da conexão: Aço Valor do Cv [galão/minuto: 1
Indicador de sentido do fluxo: Gravado 1 seta da maneira Função: Normalmente fechado
Tipo de conexão da entrada: Solda de extremidade Operação de válvula: Servo-pistão
Realçar:

válvula de solenoide normalmente fechada

,

linha líquida válvula de solenoide

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade

A válvula de solenoide EVRA40 é projetada principalmente para líquidos refrigerantes da amônia, ele está completa fornecido ou como componentes separados, isto é corpo de válvula, bobina e
as flanges podem ser pedidas separadamente.

Dados técnicos:

Líquidos refrigerantes: Aplicável a HCFC, a HFC e a R717 (amônia).

Temperatura do meio:

−40 → +105°C.

Máximo 130°C durante o degelo.

Tipo Pressão diferencial de abertura
com bobina padrão (barra do ∆p)

Temperatura
do meio

°C

Trabalho máximo
pressão

quilovolt-valor

1)

Mínimo. (= MOPD) líquido máximo 2)
A.A. de 10 W. A.A. de 12 W. C.C. de 20 W.
EVRA 40 0,20 21 25 14 – 40 → 105 42 25

1) O valor do quilovolt é o volume de água em m3/h em uma gota de pressão através de uma válvula de 1 barra, ρ = 1000 kg/m3.

2) MOPD para meios no formulário do gás é aproximadamente 1 barra maior.

Função do projeto de EVRA 32 e de EVRA 40:

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 0

4. Bobina
16. Armadura
18. Placa da válvula/placa válvula piloto
20. Terminal da terra
24. Conexão para o aço flexível
mangueira
28. Gaxeta
29. Orifício piloto
30. Anel-O

31. Anel de pistão
36. Tomada do RUÍDO
40. Caixa terminal
43. Tampa da válvula
44. Anel-O
45. Gaxeta da tampa da válvula
48. Gaxeta da flange
49. Corpo de válvula
51. Tampa/tomada rosqueada
53. Eixo da operação manual
59. Filtro
73. Furo da igualação
74. Canal principal
75. Canal piloto
76. Mola de compressão
80. Diafragma/pistão servo
82. Arruela do apoio
83. Assento de válvula
84. Placa principal da válvula

EVRA 25, 32 e 40 são válvulas de pistão operadas servo. As válvulas são fechadas com bobina currentless. O pistão servo (80) com a placa principal da válvula (84) fecha-se contra o assento de válvula (83) por meio da pressão diferencial entre a entrada e o lado de tomada da válvula, da força da mola de compressão (76) e possivelmente do peso do pistão. Quando atual à bobina é ligado, o orifício piloto (29) abre. Isto alivia a pressão no lado da mola do pistão da válvula. A pressão diferencial abrirá então a válvula. A pressão diferencial mínima necessária para a abertura completa das válvulas é 0,2 barras.

A especificação material do servo dos líquidos refrigerantes da amônia de 042H1142 EVR40A operou a válvula de solenoide da refrigeração do pistão:

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 1

Não. Descrição Válvulas de solenoide Material Análise ISO EN
1 Corpo de válvula EVRA 25/32/40 Ferro fundido GJS-400-18-LT 1563
2 Porca do tubo da armadura EVRA 25/32/40 De aço inoxidável X8CrNiS 18-9 10088
3 Tubo da armadura EVRA 25/32/40 De aço inoxidável X2CrNi19-11 10088
4 Flange EVRA 25 Aço S235JRG2 10025
EVRA 32/40 Aço P285QH 10222-4
5 Gaxeta EVRA 25/32/40 Alumínio Al99.5 10210
6 Gaxeta EVRA 25 asbesto-livre
EVRA 32/40 Borracha Cr
7 Tomada da tampa/linha EVRA 25 aço do Livre-corte 11SMnPb30 10277-3
EVRA 32/40 De aço inoxidável X5CrNi17-10 1088
8 Gaxeta EVRA 25 Borracha Cr
9 Parafusos EVRA 25 De aço inoxidável A2-70 3506
10 Tampa EVRA 25 Ferro fundido GJS-400-18-LT 1563
11 Parafusos EVRA 25/32/40 De aço inoxidável A2-70 3506
12 Válvula Seat EVRA 25 (PTFE)

Dimensões da válvula de solenoide da amônia EVRA40:

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 2válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 3

Você igualmente poderia clicar abaixo da imagem para olhar o vedio da válvula de solenoide EVRA40 que nós afixamos em Youtube:

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 4

Nós igualmente fabricante outros tipos válvula de solenoide, damos boas-vindas a seu todo o inquérito. É personalizado igualmente disponível, dão boas-vindas a seu desenho ou provam-no:

válvula de solenoide operada servo da refrigeração do pistão dos líquidos refrigerantes da amônia de 042H1142 EVRA 40 com conexões da solda de extremidade 5
