Lugar de origem: | Ningbo, China |
Marca: | BRANDO |
Certificação: | CE, ISO |
Número do modelo: | 2W200-20 |
Quantidade de ordem mínima: | 1 PC |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Saco de plástico, caixa, caixa, pálete |
Tempo de entrega: | 4 a 7 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 100000pcs pelo mês |
Tipo: | BRANDO | Modelo não.: | 2W200-20 |
---|---|---|---|
Meio de funcionamento: | Ar, água, óleo, gás | Teste padrão do movimento: | A ação direta |
Tipo: | Tipo fechado normal | Abertura do caudal: | 20 milímetros |
Furo comum da tubulação: | 3/4" | Variação da temperatura de funcionamento: | -5~80℃ |
tensão: | AC24V, AC110V, AC220V, DC12V, DC24V | Escala da tensão: | +-10% |
Material do corpo: | bronze | Material do selo: | NBR, EPDM ou VITON |
Realçar: | Válvula de solenoide fechado normal,válvula de solenoide 2W200-20 24V,Válvula de solenoide do NC para a água |

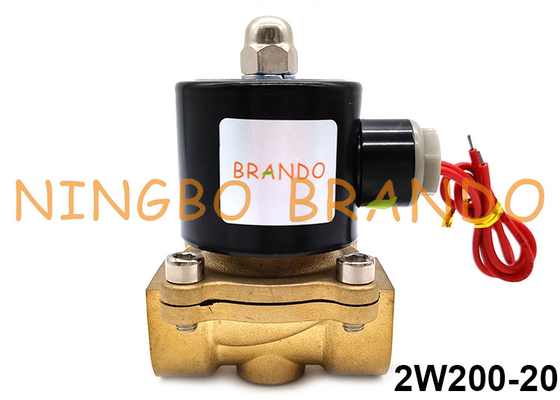

2W200-20 Válvula solenoide normal fechada de latão 2/2 vias 12V 24V 110V 220V
A válvula solenoide da série 2W atua como uma válvula direta.Foi projetada como um volume compacto e classe de proteção IP 54. O material do corpo da válvula está disponível em latão e aço inoxidável.Possui três tipos de material de vedação, NBR, EDPM e VITON.A válvula solenoide da série 2W oferece comutação rápida e segura, alta confiabilidade, longa vida útil e boa compatibilidade média de material.
2W200-20:
2W: 2 posições 2 vias
200: A abertura da taxa de fluxo é de 20 mm
20: 3/4'' polegadas
Como funciona a válvula solenóide:
1. Quando detecta que o fluxo do fluido é necessário, permite que a corrente passe pela válvula solenóide.
2. Com isso a válvula é energizada e é gerado o campo magnético que aciona o movimento do êmbolo contra a ação da mola.
3. De forma que este o êmbolo se mova no sentido ascendente, o que permite a abertura do orifício.
4. Neste instante, o fluxo do fluido é permitido da porta de entrada para a porta de saída.
As especificações da válvula solenóide 2W200-20:
Nº do modelo | 2W200-20 |
Padrão de movimento | Condução direta |
Modelo | 2 vias 2 posição,Tipo Fechado Normal |
Meio de trabalho | Ar, Água, Petróleo, Gás |
Abertura da Taxa de Fluxo |
20 mm |
Vazão (Cv) | 7.6 |
Tamanho da porta | G3/4" |
Pressão no trabalho | Óleo: 0~5kgf/cm³ Gás: 0~7kgf/cm³ Água: 0~5kgf/cm³ Ar: 0~7kgf/cm³ |
Faixa de temperatura operacional | -5~80℃ |
Viscosidade do fluido | 20 CST Abaixo |
Tensão | AC220V |
Alcance de voltagem | +-10% |
máx.Resistência à Pressão | 1,0MPa |
2W0200-20 Desenho de dimensão da válvula solenoide normalmente fechada:
Modelo | 2W200-20 |
UMA | 107 |
B | 57 |
C | 123,5 |
D | 73 |
K(PT) | 3/4'' |
Diagrama de desconstrução da válvula solenoide 2W200-20:
A imagem detalhada da válvula solenóide de corpo de latão AC 220V 2W200-20:
Mais detalhes sobre a válvula solenóide de rosca 2W200-20 corpo de latão G3/4'' no YouTube:
As partes principais da válvula solenóide de 2/2 vias AC220V 2W200-20:
Corpo da válvula:o corpo da válvula ao qual a válvula solenoide está conectada.A válvula geralmente é conectada na tubulação de fluxo do processo para controlar o fluxo de determinado fluido, como líquido ou ar.
Diafragma das Bobinas:A bobina forma a forma do cilindro oco.Externamente esta bobina é coberta com a cobertura de aço e dentro da parte oca existe um êmbolo ou pistão, cujo movimento dentro do espaço oco é controlado pela mola.
Desentupidor:Esta é a parte metálica redonda sólida de forma cilíndrica e colocada na parte oca da válvula solenóide.Quando a corrente elétrica passa pela válvula solenoide, o campo magnético é gerado dentro do espaço oco.Devido a isso, o êmbolo tende a se mover verticalmente no espaço oco.Quando a corrente elétrica é interrompida para a válvula solenóide, o campo magnético é interrompido e o êmbolo permanece no local existente devido à força da mola.
Sede da Válvula:A sede da válvula é o elemento fluídico essencial.É fabricado com alta precisão e formado de acordo com o princípio de vedação.
Vedação da Válvula:Vedação A vedação da sede é o coração do sistema fluídico.Está sempre adaptado à pressão da válvula, temperatura do meio e resistência química.
