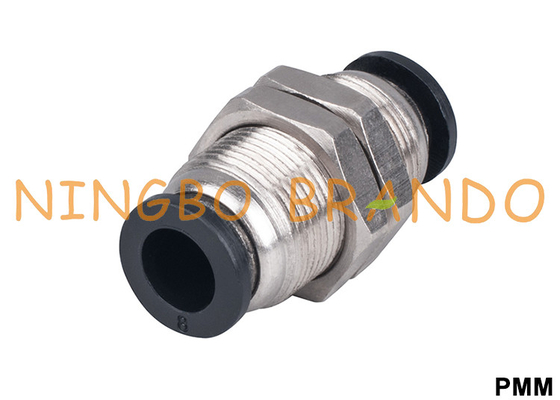

Os encaixes de mangueira pneumáticos retos da série do PMM igualam duas porcas de hexágono

Os encaixes de mangueira pneumáticos retos da série do PMM igualam duas porcas de hexágono

O impulso de Brando para conectar os encaixes de mangueira pneumáticos (ou os encaixes de mangueira pneumáticos da invasão) é um método rápido e conveniente de conectar componentes em um sistema pneumático. Projetado para o uso com poliuretano, polietileno, e tubulação de nylon, nossos encaixes compostos da invasão estão disponíveis em uma variedade de tamanhos para acomodar a tubulação que varia de 1/8 de OD a 1/2 OD. As configurações numerosas estão disponíveis para cumprir suas exigências da conexão.

Veja listas individuais do produto abaixo para a informações adicionais e as especificações.

Dimensão & código de ordem dos encaixes de mangueira pneumáticos:

Encaixe masculino reto:

Imagem	Dimensão	Número da peça.	R	D	L1	L	S	Interno encantar
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Encaixe masculino do impulso do cotovelo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Encaixe masculino do T do ramo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todos os encaixes de mangueira pneumáticos plásticos:

Sentidos para o uso!

1. Não exceda a pressão 145psi
2. Não use o produto fora da variação da temperatura
3. Não use nos lugares com demasiada poeira ou partículas
4. Não use nenhum meio a não ser o ar. o produto é limitado para arejar ou limpar o ambiente.
5. Após ter terminado a conexão, por favor puxe delicadamente o tubo com 6. Sua mão para certificar-se de que está conectada completamente sem cair.
7. Assegure-se de por favor que o seção transversal da traqueia esteja perpendicular à traqueia.
8. Não trabalhe sob a carga adicional (se dobrando, torcendo, puxando, etc.) exceto a pressão de ar.
9. ao introduzir o tubo, introduza por favor o tubo na parte inferior antes de usar.
