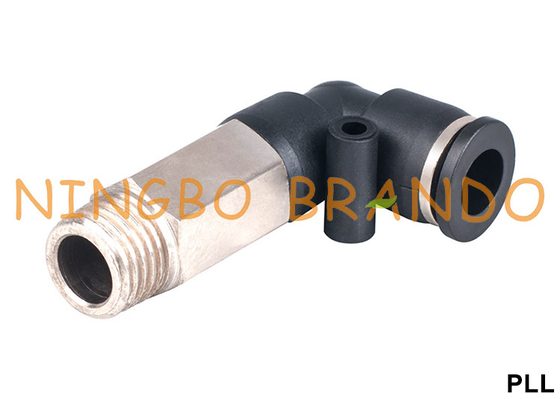

Homem alongado pneumático do cotovelo de 90 encaixes de mangueira do grau PLL

Homem alongado pneumático do cotovelo de 90 encaixes de mangueira do grau PLL

Empurrar de Brando os encaixes (encaixes, impulso para conectar os encaixes, encaixes pneumáticos de um toque) é feito do bronze folheado a níquel (linha) e o PBT (corpo), tubo de aço inoxidável que prendem garras, colares e de liberação de POM as luvas oferece um mecanismo rápido da posse e de liberação fornecer uma baixa força da desconexão para a remoção fácil da tubulação. Para montar o tubo, introduza simplesmente o tubo no encaixe até que se assente. Para liberar o tubo, para pressionar o anel da luva da liberação e o tubo pode facilmente ser retirada. Empurrar os encaixes (impulso pneumático para conectar os encaixes, os encaixes de um tubo do toque) vem em uma variedade de tipos, modelos e tamanhos satisfazer várias procuras dos tubos e fornecer as relações essenciais entre componentes em sistemas pneumáticos. Os corpos cabendo rosqueados do cotovelo e do T podem ser girados após a instalação para permitir variações em sentido tranquilo. Acomode a tubulação métrica O.D que varia de 4 milímetros a 16 milímetros, tubo da polegada que varia de 1/8" a 1/2”; os tamanhos da linha variam são de R, de pinta, de BSPT 1/8 a R, de pinta, de BSPT 1/2 e da linha métrica de M5 a M20. Forma da luva da liberação: Oval e redondo. Cores da luva da liberação: Cor azul, vermelha, preta, cinzenta ou feita sob encomenda.

* agradecimentos perfeitos da tensão do ar ao selo do bordo
* acoplamento seguro em algum tipo de tubo
* acoplamento perfeito mesmo na presença das tubulações com cortes diagonais
* feito com material virgem

Dimensão & código de ordem dos encaixes de mangueira pneumáticos:

Encaixe de cotovelo masculino prolongado:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
			R3/8”	4	11	10	19	43	17
			R1/2”	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
			R1/2”	6	13	11	20	47	21
		PLL8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PLL10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PLL12	R1/8”	12	21	8	30	56	19
			R1/4”	12	21	9	30	57	19
			R3/8”	12	21	10	30	57	19
			R1/2”	12	21	11	30	60	21

Encaixe masculino do banjo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8”	4	11	8	19	30	12
			R1/4”	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8”	6	13	8	20	43	12
			R1/4”	6	13	9	20	44	13
			R3/8”	6	13	10	20	46	17
		PH8	R1/8”	8	14	8	23	47	14
			R1/4”	8	14	9	23	48	14
			R3/8”	8	14	10	23	50	17
			R1/2”	8	14	11	23	51	21
		PH10	R1/8”	10	18	8	27	56	27
			R1/4”	10	18	9	27	57	17
			R3/8”	10	18	10	27	58	17
			R1/2”	10	18	11	27	59	21
		PH12	R1/4”	12	21	10	33	28	15
			R3/8”	12	21	12	35	34	19
			R1/2”	12	21	13	37	37	24

Rhabditiform do encaixe direto:

Imagem	Dimensão	Número da peça.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista de todos os encaixes de mangueira pneumáticos plásticos:

Escolhendo os encaixes direitos para seu sistema pneumático:

Os encaixes ajudam a controlar a força e o fluxo direcional de gás comprimido ou de ar usado em sistemas pneumáticos. Uma das primeiras considerações em escolher um conector é o tipo de embarcação que você estará conectando como à flexibilidade da mangueira ou do tubo, assim como do diâmetro interno (identificação) e do diâmetro exterior (OD) da embarcação assegurar um selo adequado e uma conexão segura. A escolha material cabendo para seu conector pneumático é igualmente importante, incluindo a compatibilidade do gás ou a resistência ao calor ou à corrosão.

Outras considerações em escolher o conector direito do sistema pneumático incluem:
1. tipo de conexão e da função que executa
2. pressão operacional do sistema pneumático
3. variação da temperatura de funcionamento
4. exigências da libra por polegada quadrada para sua aplicação
5. uma quantidade de vibração produzida pelo sistema pneumático
6. tipo da linha do encaixe de recepção

Foco em suas procuras, oferta você a melhor solução:

O √ contacta-nos se alguns pontos você têm a dúvida

O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando

O √ contacta-nos se você está fazendo o projeto

Boa vinda a seus alguns pergunta e inquérito!
