Lugar de origem: | China |
Marca: | Brando |
Certificação: | CE |
Número do modelo: | 2S500-50 |
Quantidade de ordem mínima: | 1 PC |
---|---|
Detalhes da embalagem: | caixas internas, caixas, páletes |
Tempo de entrega: | 7 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 100000 PCes pelo mês |
SÉRIE DA VÁLVULA: | série 2S | Referência. Número: | Tipo SUW-50 de UNI-D |
---|---|---|---|
Tensão: | AC110V AV220V DC24V | Ação: | Diafragma piloto |
Tamanho portuário: | 2" polegada | Meios: | Gás de ar da água |
Viscossity fluido: | Abaixo de CST 20 | Poder: | Solenoide |
Material do corpo: | De aço inoxidável | Material do diafragma: | NBR, FKM e EPDM |
Realçar: | válvula de solenoide de 2S500-50 SS304,Válvula de solenoide de SUW-50 SS304,Tipo SUW-50 de UNI-D |

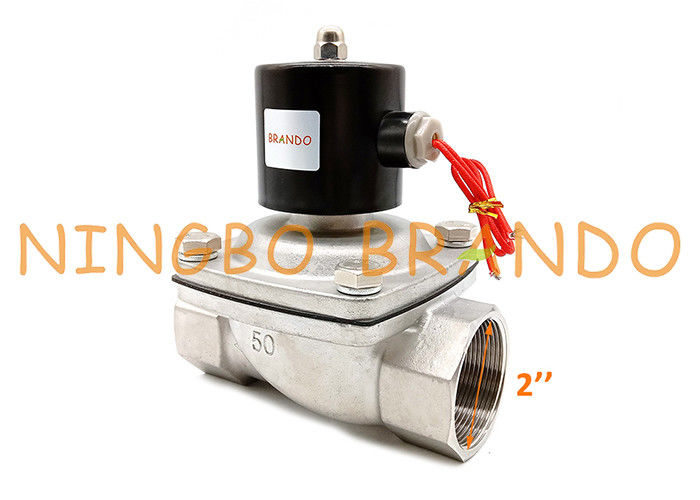

maneira NC 2" de 2S500-50 SUW-50 2/2 válvula de solenoide do controle de fluxo SS304
2S500-50
2S: 2 válvula de solenoide da maneira da posição 2. A válvula de solenoide tem 2 conexões de tubulação, uma entrada chamada o porto da cavidade e uma tomada chamada o porto do orifício do corpo. Quando a válvula é energizada o atuador abre permitir que os meios corram através da válvula no porto da cavidade e para fora no porto do orifício do corpo. Desligue o poder. O orifício fecha e corre através das paradas da válvula.
500: A abertura do caudal é 50 milímetros
50: O furo comum da tubulação é linha fêmea da polegada G2
2S & série do SUW 2/2 do diafragma direto do elevador da maneira de válvula de solenoide normalmente fechada:
Esta válvula é uma válvula em dois sentidos, normalmente fechada, do direto-elevador e não exige uma pressão diferencial mínima operar-se. Segundo as indicações dos diagramas abaixo, quando a bobina são desenergizados, o atuador e o diafragma flexível senta-se no orifício principal da válvula. O meio de trabalho corre através de um minúsculo “sangra o orifício” e pressuriza a cavidade acima do diafragma - esta pressão de sistema, junto com a força da mola, selos a válvula. Quando a válvula é energizada, o diafragma está puxado longe do orifício principal, permitindo que o líquido corra através da válvula. Desde o orifício de sangramento é dimensionalmente menor do que o orifício principal, a lata da pressão de sistema não reconstruída na parte superior do diafragma contanto que o orifício principal permanecer aberto.
Dados técnicos da válvula de solenoide 2W & 2S:
série 2W
|
2W025-08
|
2W040-10
|
2W160-15
|
2W200-20
|
2W250-25
|
2W350-35
|
2W400-40
|
2W500-50
|
série 2S
|
2S025-08
|
2S040-10
|
2S160-15
|
2S200-20
|
2S250-25
|
2S350-35
|
2S400-40
|
2S500-50
|
Tamanho do orifício
|
2,5
|
4
|
15
|
20
|
25
|
35
|
40
|
50
|
Tamanho portuário
|
1/4"
|
3/8"
|
1/2”
|
3/4"
|
1"
|
1-1/4”
|
1-1/2”
|
2"
|
Meio
|
Água, ar, gás, óleo
|
|||||||
Ação
|
A ação direta
|
Diafragma Semi-direto operado
|
||||||
Função
|
Maneira 2, normalmente fechada
|
|||||||
Viscosidade fluida
|
CST 20 abaixo
|
|||||||
Pressão
Escala
|
Mpa 0 a 1,0
|
|||||||
Temp. Escala
|
-5 a +85℃
|
Dimensão principal de válvulas de solenoide da série 2W & 2S:
série 2S
|
série 2W
|
|
B
|
C
|
D
|
E
|
2S025-06
|
2W025-06
|
64,5
|
30
|
75
|
43
|
1/8"
|
2S025-08
|
2W025-08
|
64,5
|
30
|
75
|
43
|
1/4"
|
2S040-10
|
2W040-10
|
70,6
|
32
|
82,4
|
53
|
3/8"
|
2S160-10
|
2W160-10
|
101,5
|
57
|
117
|
69
|
3/8"
|
2S160-15
|
2W160-15
|
101,5
|
57
|
117
|
69
|
1/2”
|
2S200-20
|
2W200-20
|
107
|
57
|
123,5
|
73
|
3/4"
|
2S250-25
|
2W250-25
|
111,5
|
73,5
|
134,5
|
99
|
1"
|
2S350-35
|
2W350-35
|
142
|
95
|
172
|
123
|
1-1/4”
|
2S400-40
|
2W400-40
|
142
|
95
|
172
|
123
|
1-1/2”
|
2S500-50
|
2W500-50
|
172
|
123
|
209
|
168
|
2"
|
Segurança
Geralmente, a válvula de solenoide não é impermeável. Quando as circunstâncias não são permitidas, escolha por favor o tipo impermeável, a fábrica pode ser personalizado.
A pressão nominal a mais alta da válvula de solenoide deve exceder a pressão máxima no encanamento, se não a vida útil será encurtada ou outras circunstâncias inesperadas ocorrerão.
Os líquidos corrosivos devem ser selecionados de todo o tipo de aço inoxidável, e os líquidos corrosivos fortes devem ser selecionados das válvulas de solenoide plásticas do rei (SLF).
Os ambientes explosivos devem usar os produtos à prova de explosões correspondentes.
Foco em suas procuras, oferta você a melhor solução:
O √ contacta-nos se alguns pontos você têm a dúvida
O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando
O √ contacta-nos se você está fazendo o projeto
Boa vinda a seus alguns pergunta e inquérito!
