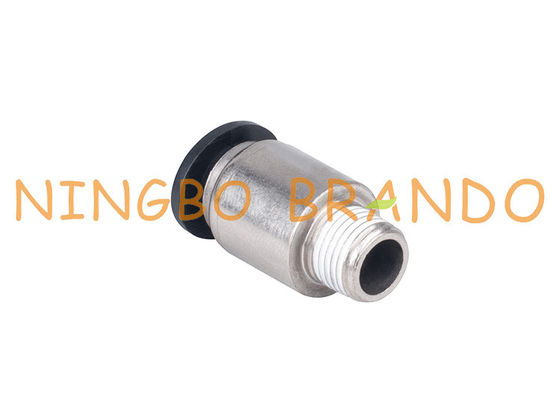

rápidos retos masculinos do círculo de 1/4" de 8mm conectam os encaixes de mangueira pneumáticos

rápidos retos masculinos do círculo de 1/4" de 8mm conectam os encaixes de mangueira pneumáticos

Os encaixes da invasão são usados em todos os tipos de sistemas de ar comprimido, mas são os mais de uso geral nas aplicações que têm os cilindros, ferramentas, e o equipamento pneumáticos. Podem ser usados para aplicações da água, mas as medidas extra têm que ser tomadas (pressão do impulso, compatibilidade da água, anel da inserção, etc. controlados) o impulso no método da conexão permitem a mudança rápida dos componentes, assim que é ideal se você tem uma fonte de ar para as ferramentas múltiplas que podem ser trocadas para fora.

Características:

1. Líquido: Ar, vácuo, água
2. amplitude da pressão: 0-1Mpa (120 libras por polegada quadrada)
3. pressão máxima: 1,5 Mpa
4. variação da temperatura: 0-60℃
5. tubo aplicável: Plutônio/encaixes DE NYLON/macios do ar da mangueira do PE

Dimensão & código de ordem dos encaixes de mangueira pneumáticos:

Encaixe masculino reto:

Imagem	Dimensão	Número da peça.	R	D	L1	L	S	Interno encantar
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Encaixe masculino do impulso do cotovelo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Encaixe masculino do T do ramo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todos os encaixes de mangueira pneumáticos plásticos:

FAQ:

1. Como instalar os encaixes pneumáticos da invasão?
A mangueira é fácil de instalar introduzindo o no anel-fim da liberação do encaixe até que pare. As garras internas do fechamento apertarão automaticamente em torno da mangueira para uma conexão imediata e segura.

2. Como desinstalar os encaixes pneumáticos da invasão?
Empurre o interno do anel da liberação para o encaixe para desacoplar as garras do fechamento e para puxá-las na tubulação para removê-la. O extremo oposto pode ser um outro impulso para conectar homem apropriado, rosqueado, a fêmea rosqueada ou um homem rosqueado com um encantar-tipo interno conexão. As conexões rosqueadas têm geralmente um revestimento pre-aplicado do fechamento da linha.

Foco em suas procuras, oferta você a melhor solução:

O √ contacta-nos se alguns pontos você têm a dúvida

O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando

O √ contacta-nos se você está fazendo o projeto

Boa vinda a seus alguns pergunta e inquérito!
