Lugar de origem: | Ningbo, China |
Marca: | BRANDO |
Certificação: | CE, ISO |
Número do modelo: | PLL |
Quantidade de ordem mínima: | 5 PCS |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | O saco do PVC, então caixa interna, a seguir encaderna, então pálete |
Tempo de entrega: | 1 semana após o pagamento |
Termos de pagamento: | L/C, T/T, Western Union, Paypal, MoneyGram |
Habilidade da fonte: | 10000000pcs pelo mês |
Nome do produto: | Encaixes de mangueira pneumáticos | Material: | Plástico |
---|---|---|---|
Conexão rosqueada: | G, NPT | Pressão de funcionamento: | 0-0.8MPa |
Material de conexão do tubo: | PA, PLUTÔNIO | Tubo de conexão OD: | 3, 4, 6, 8, 10, 12, 16 |
Meio: | Ar comprimido | Temperatura de trabalho: | 0-60℃ |
Realçar: | 1/4" encaixes de mangueira pneumáticos,encaixes de mangueira pneumáticos de 8mm,Acoplamento de mangueira pneumático |

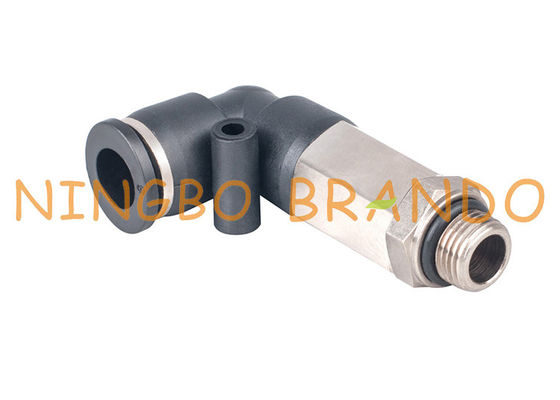

o cotovelo masculino prolongado de 1/4" de 8mm rápido conecta os encaixes de mangueira pneumáticos
Empurrar de Brando os encaixes (encaixes, impulso para conectar os encaixes, encaixes pneumáticos de um toque) é feito do bronze folheado a níquel (linha) e o PBT (corpo), tubo de aço inoxidável que prendem garras, colares e de liberação de POM as luvas oferece um mecanismo rápido da posse e de liberação fornecer uma baixa força da desconexão para a remoção fácil da tubulação. Para montar o tubo, introduza simplesmente o tubo no encaixe até que se assente. Para liberar o tubo, para pressionar o anel da luva da liberação e o tubo pode facilmente ser retirada. Empurrar os encaixes (impulso pneumático para conectar os encaixes, os encaixes de um tubo do toque) vem em uma variedade de tipos, modelos e tamanhos satisfazer várias procuras dos tubos e fornecer as relações essenciais entre componentes em sistemas pneumáticos. Os corpos cabendo rosqueados do cotovelo e do T podem ser girados após a instalação para permitir variações em sentido tranquilo. Acomode a tubulação métrica O.D que varia de 4 milímetros a 16 milímetros, tubo da polegada que varia de 1/8" a 1/2”; os tamanhos da linha variam são de R, de pinta, de BSPT 1/8 a R, de pinta, de BSPT 1/2 e da linha métrica de M5 a M20. Forma da luva da liberação: Oval e redondo. Cores da luva da liberação: Cor azul, vermelha, preta, cinzenta ou feita sob encomenda.
* agradecimentos perfeitos da tensão do ar ao selo do bordo
* acoplamento seguro em algum tipo de tubo
* acoplamento perfeito mesmo na presença das tubulações com cortes diagonais
* feito com material virgem
Dimensão & código de ordem dos encaixes de mangueira pneumáticos:
Encaixe de cotovelo masculino prolongado:
Imagem | Dimensão | Número da peça. | R | D | D1 | L1 | L | L | S |
PLL4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 41 | 13 | |||
R3/8” | 4 | 11 | 10 | 19 | 43 | 17 | |||
R1/2” | 4 | 11 | 11 | 19 | 44 | 21 | |||
PLL6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 46 | 17 | |||
R1/2” | 6 | 13 | 11 | 20 | 47 | 21 | |||
PLL8 | R1/8” | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 51 | 21 | |||
PLL10 | R1/8” | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 59 | 21 | |||
PLL12 | R1/8” | 12 | 21 | 8 | 30 | 56 | 19 | ||
R1/4” | 12 | 21 | 9 | 30 | 57 | 19 | |||
R3/8” | 12 | 21 | 10 | 30 | 57 | 19 | |||
R1/2” | 12 | 21 | 11 | 30 | 60 | 21 |
Encaixe masculino do banjo:
Imagem | Dimensão | Número da peça. | R | D | D1 | L1 | L | L | S |
PH4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8” | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4” | 4 | 11 | 9 | 19 | 41 | 13 | |||
PH6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8” | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4” | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8” | 6 | 13 | 10 | 20 | 46 | 17 | |||
PH8 | R1/8” | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4” | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8” | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2” | 8 | 14 | 11 | 23 | 51 | 21 | |||
PH10 | R1/8” | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4” | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8” | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2” | 10 | 18 | 11 | 27 | 59 | 21 | |||
PH12 | R1/4” | 12 | 21 | 10 | 33 | 28 | 15 | ||
R3/8” | 12 | 21 | 12 | 35 | 34 | 19 | |||
R1/2” | 12 | 21 | 13 | 37 | 37 | 24 |
Rhabditiform do encaixe direto:
Imagem | Dimensão | Número da peça. | D | D1 | L1 | L | G |
PGJ4 | 4 | 11 | 17 | 35 | 4 | ||
4 | 13 | 18 | 36 | 6 | |||
PGJ6 | 6 | 13 | 20 | 38 | 4 | ||
6 | 13 | 18 | 36 | 6 | |||
6 | 13 | 21 | 38 | 8 | |||
PGJ8 | 8 | 15 | 20 | 42 | 4 | ||
8 | 15 | 21 | 42 | 6 | |||
8 | 15 | 21 | 41 | 8 | |||
8 | 17 | 23 | 43 | 10 | |||
PGJ10 | 10 | 15 | 20 | 42 | 4 | ||
10 | 15 | 21 | 45 | 6 | |||
10 | 15 | 24 | 47 | 8 | |||
10 | 17 | 23 | 45 | 10 | |||
10 | 21 | 24 | 46 | 12 | |||
PGJ12 | 12 | 21 | 20 | 44 | 6 | ||
12 | 24 | 20 | 49 | 8 | |||
12 | 26 | 20 | 50 | 10 | |||
12 | 24 | 21 | 47 | 12 |
Lista de todos os encaixes de mangueira pneumáticos plásticos:
Escolhendo os encaixes direitos para seu sistema pneumático:
Os encaixes ajudam a controlar a força e o fluxo direcional de gás comprimido ou de ar usado em sistemas pneumáticos. Uma das primeiras considerações em escolher um conector é o tipo de embarcação que você estará conectando como à flexibilidade da mangueira ou do tubo, assim como do diâmetro interno (identificação) e do diâmetro exterior (OD) da embarcação assegurar um selo adequado e uma conexão segura. A escolha material cabendo para seu conector pneumático é igualmente importante, incluindo a compatibilidade do gás ou a resistência ao calor ou à corrosão.
Outras considerações em escolher o conector direito do sistema pneumático incluem:
1. tipo de conexão e da função que executa
2. pressão operacional do sistema pneumático
3. variação da temperatura de funcionamento
4. exigências da libra por polegada quadrada para sua aplicação
5. uma quantidade de vibração produzida pelo sistema pneumático
6. tipo da linha do encaixe de recepção
Foco em suas procuras, oferta você a melhor solução:
O √ contacta-nos se alguns pontos você têm a dúvida
O √ contacta-nos se precise em algum lugar de mudar
O √ contacta-nos se não esse que você está procurando
O √ contacta-nos se você está fazendo o projeto
Boa vinda a seus alguns pergunta e inquérito!
