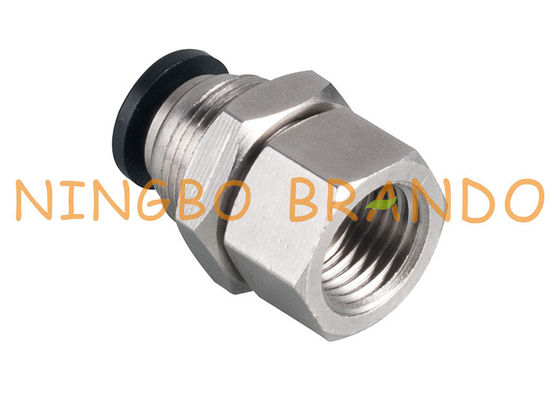

impulso reto fêmea do anteparo de 1/2” 12mm para conectar os encaixes de mangueira pneumáticos

impulso reto fêmea do anteparo de 1/2” 12mm para conectar os encaixes de mangueira pneumáticos

Brando oferece empurrar plástico os encaixes, que é chamado igualmente os encaixes pneumáticos para ele que está sendo usado geralmente em sistemas pneumáticos. É feito do copolímero do acetal, com um de aço inoxidável recolha o projeto que assegura o aperto de alta qualidade com vários tipos de tubo tais como os tubos de nylon, os tubos do polietileno e os tubos do poliuretano. Pode facilmente ser conectado ou desligado por um toque e é usado para uma grande variedade de modelos para encontrar todas as procuras. E sua luva oval igualmente torna possível aplicar facilmente e remover o tubo no espaço limitado. Entrementes, mais de 50 modelos diferentes em imperial; os tamanhos métricos e o híbrido estão igualmente disponíveis.

CARACTERÍSTICAS:
1. projetado para o poliuretano ou a tubulação de nylon.
2. conexões rápidas e seguras.
3. reusável: conexões/desconexões múltiplas.
4. configuração elíptica/redonda conveniente da luva.
5. corpo metálico feito do bronze folheado a níquel não corrosivo.
6. as linhas pré-revestidas são prontos para uso sem selagem adicional.
7. Fora (e dentro de onde aplicável) aperto da chave sextavada.
8. mais de 60 modelos diferentes disponíveis em tamanhos imperiais, métricos e em híbrido.

Dimensão & código de ordem dos encaixes de mangueira pneumáticos:

Encaixe masculino reto:

Imagem	Dimensão	Número da peça.	R	D	L1	L	S	Interno encantar
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8”	4	8	21	12	3
			R1/4”	4	9	18	13	3
			R3/8”	4	10	20	17	3
			R1/2”	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8”	6	8	22	12	4
			R1/4”	6	9	22	13	4
			R3/8”	6	10	21	17	4
			R1/2”	6	11	23	21	4
		PC8	R1/8”	8	8	27	14	4
			R1/4”	8	9	24	14	6
			R3/8”	8	10	22	17	6
			R1/2”	8	11	23	21	6
		PC10	R1/8”	10	8	29	27	4
			R1/4”	10	9	30	17	6
			R3/8”	10	10	28	17	8
			R1/2”	10	11	24	21	8
		PC12	R1/8”	12	8	31	19	4
			R1/2”	12	9	32	19	6
			R3/8”	12	10	29	19	10
			R1/2”	12	11	31	21	10

Encaixe masculino do impulso do cotovelo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PL8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PL10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PL12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Encaixe masculino do T do ramo:

Imagem	Dimensão	Número da peça.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8”	4	11	8	19	27	12
			R1/4”	4	11	9	19	28	13
			R3/8”	4	11	10	19	30	17
			R1/2”	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8”	6	13	8	20	28	12
			R1/4”	6	13	9	20	29	13
			R3/8”	6	13	10	20	31	17
			R1/2”	6	13	11	20	32	21
		PT8	R1/8”	8	14	8	23	31	14
			R1/4”	8	14	9	23	32	14
			R3/8”	8	14	10	23	33	17
			R1/2”	8	14	11	23	35	21
		PT10	R1/8”	10	18	8	27	35	27
			R1/4”	10	18	9	27	36	17
			R3/8”	10	18	10	27	37	17
			R1/2”	10	18	11	27	39	21
		PT12	R1/8”	12	21	8	30	37	19
			R1/2”	12	21	9	30	38	19
			R3/8”	12	21	10	30	39	19
			R1/2”	12	21	11	30	41	21

Lista de todos os encaixes de mangueira pneumáticos plásticos:

Escolhendo os encaixes direitos para seu sistema pneumático:

Os encaixes ajudam a controlar a força e o fluxo direcional de gás comprimido ou de ar usado em sistemas pneumáticos. Uma das primeiras considerações em escolher um conector é o tipo de embarcação que você estará conectando como à flexibilidade da mangueira ou do tubo, assim como do diâmetro interno (identificação) e do diâmetro exterior (OD) da embarcação assegurar um selo adequado e uma conexão segura. A escolha material cabendo para seu conector pneumático é igualmente importante, incluindo a compatibilidade do gás ou a resistência ao calor ou à corrosão.

Outras considerações em escolher o conector direito do sistema pneumático incluem:
1. tipo de conexão e da função que executa
2. pressão operacional do sistema pneumático
3. variação da temperatura de funcionamento
4. exigências da libra por polegada quadrada para sua aplicação
5. uma quantidade de vibração produzida pelo sistema pneumático
6. tipo da linha do encaixe de recepção
